| Lieu d'origine: | - Je ne sais pas. |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 CE ROHS |
| Numéro de modèle: | 2016 |
| Quantité de commande min: | 4000 pièces |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7 à 10 jours |
| Conditions de paiement: | L'établissement est situé à l'extrémité nord de l'île. |
| Capacité d'approvisionnement: | 800KK PAR MOIS |

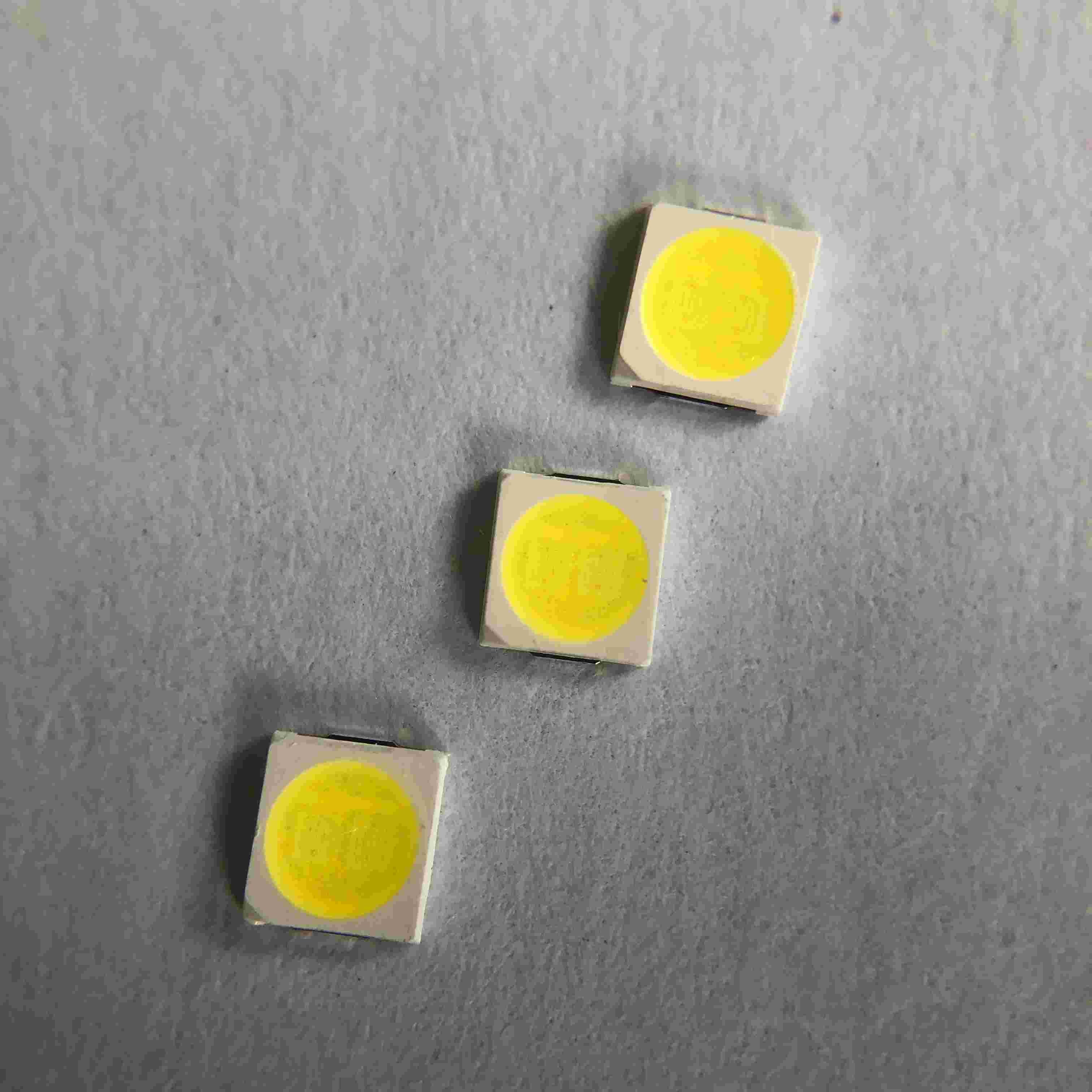

| Nom: | SMD LED 2016 couleur blanche | Application du projet: | L'éclairage et l'affichage des appareils électroménagers |
|---|---|---|---|
| Tension d'entrée (V): | 3V | Flux lumineux (LM): | 440lm |
| Garantie ((Année): | 2 ans | Le pouvoir: | 1w à 3w |
| Le TCC: | 6500K | Temps de travail (heures): | 20000 |
| Température de fonctionnement ((°C): | -40-85 | Angle de visualisation (°) :: | 120 |
Introduction à l'application:
Pour que l'appareil remplisse la lumière, lorsque vous prenez des photos dans des endroits peu éclairés ou sombres, allumez la fonction de lumière de remplissage automatique, et le flash fonctionnera.Remplissez la lumière pour l'objet à photographier avant de prendre des photos!
L'appareil intelligent peut également être équipé d'un patch de lumière flash constant, qui peut être utilisé pour fabriquer une petite lampe de poche!
3V 650ma 1w-3w 2016 350-450LM pour le phare de voiture
Des détails rapides:
| Le système de commande doit être équipé d'un système de commande de commande de commande de commande. | 20,9 à 3,1 V |
| Garantie ((Année): | 2 ans |
| Le type: | Puce à LED SMD 2835 |
| Service de solutions d'éclairage: | Conception de l'éclairage et des circuits |
| Efficacité lumineuse ((lm/w): | 440 mm |
| Durée de vie (heures): | 50000 |
| Temps de travail (heures): | 20000 |
| Matériau de la puce: | INGAN |
| Couleur émettrice: | Blanc |
| Le pouvoir: | 3W |
| Angle de vue ((°): | 120 degrés |
| Indice de rendu des couleurs ((Ra): | 80 |
| Sac d'emballage | 220*240 nm |
| Le lieu d'origine: | Suzhou, Jiangsu, où est-ce que vous allez? |
| Applications: | Lumière de caméra mobile |
| Type de colis: | Package de montage de surface |
| Courant vers l' avant: | Pour les véhicules à moteur |
| Taille: | 2.2*1.6*0.6 mm |
| Emballage: | 4 000 pièces par rouleau |
Spécification du produit:
Structure du paquet:
Caractéristiques électro-optiques:
| Nom du produit. | Matériel | VF ((V) | Couleur | RR | Flux (mm) | ||
| minutes | Le maximum | Coordonnées CIE x, y | minutes | Le maximum | |||
| Le TQ-2016ZW-1CSAZ | - Je ne sais pas. | 2.8 | 3.5 | Le type x = 0.33, y est égal à 0.33 | 80 | 85 | 28 |
Liste des essais de fiabilité des LED:
| Point d'essai | Conditions d'essai | La norme | Quantité de pièces |
| Test de vie | 25°C,1000 heures@60mA | / | 22 |
| Température élevée | 85°C, 1000 heures @ 60 mA | / | 22 |
| Température basse | -40°C, 1000 heures@60mA | / | 22 |
| Chaleur à haute humidité |
85 °C, 85% de HRA, Le système de freinage doit être équipé d'un dispositif de freinage. |
/ | 22 |
| Entreposage à basse température | -40°C, 1000 heures |
Le nombre d'équipements utilisés est le suivant: 200 202 |
22 |
| Entreposage à haute température | 100°C, 1000 heures |
Le nombre d'équipements utilisés est le suivant: 200 201 |
22 |
| Cycle de température | (-40'C 30 min --25'C ((5 min) --100'C ((30 min), Taux de changement de température:3+/-0,6'C/min) |
Le nombre d'équipements utilisés est le suivant: 100 105 |
22 |
| Choc thermique | -40°C (15 min) -100°C (15 min), temps de changement < 5 min, 300°C | Le produit doit être présenté dans un emballage de qualité supérieure. | 22 |
| Test de la durée de vie du pouls | Tp = 1ms, DC = 0.1,D=Tp/T @ 3 × 60mA, 1000 heures | / | 22 |
| Test ESD (HBM) | 2000V, 200V/étape, avant et arrière test tous les trois fois |
AEC (Q101-001) |
22 |
| Résistance à la soudure |
260 ± 5°C, 10S, 3 fois Pré-traitement à 30°C, 70% RH |
Le nombre d'équipements utilisés est le suivant: 300 302 |
22 |
| Décomposition par reflux IV |
260 ± 5 °C, 10 secondes, 1 heure Pré-traitement 30°C, 70%RH, 168 heures |
/ | 22 |
| Critères de jugement | |||
| Voltage avant VF | VFMaximum d'accroissement < 1,1 fois | ||
| Courant inverse IR | IR max-augmentation < IRmax | ||
| Intensité lumineuse IV | Décomposition IV < 40% | ||
| ※Critères d'essai de capacité de soudure: couverture n'est pas inférieure à 95% | |||
| Note:La mesure doit être effectuée après que les échantillons testés aient été remis dans des conditions ambiantes normales (généralement après deux heures). | |||
TypiqueEélectro-Je vous en prie.courbes des caractéristiques optiques:
Emballage:
Précautions:
Le matériau encapsulé des LED est le silicone.
La pression exercée sur la surface supérieure influera sur la fiabilité des LED. Des précautions doivent être prises pour éviter une forte pression sur la partie encapsulée.Donc, lorsque vous utilisez la buse de ramassageLa pression sur la résine de silicone devrait être correcte.
Fer à souder:
Lors de la soudure à la main, la température du fer doit être inférieure à 300°C pendant 3 secondes
La soudure manuelle ne doit être faite qu'une seule fois.
Les instructions de soudage par reflux SMT:
Le soudage par reflux ne doit pas être effectué plus de deux fois
Lors du soudage, ne pas mettre de pression sur les LED pendant le chauffage
Le profil de soudage par reflux recommandé est le suivant:
Caractéristiques du produit:
Adoptez une puce et un cadre de bonne qualité, bonne stabilité antistatique, très faible atténuation
Haute luminosité, faible atténuation et rendu des couleurs
Au moins 70,80, 90 95 Options sur les instruments de crédit
Une soudure solide et une bonne stabilité
Série de produits et logo de l'entreprise sur le devant
Certification CE ROHS LM80
Processus de production:
