2835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb

Informations de base
Lieu d'origine: SUZHOU
Nom de marque: PHOENIX
Certification: LM80 CE ROHS
Numéro de modèle: 2835
Quantité de commande min: 4000PCS
Prix: Negotiation
Détails d'emballage: 4000PCS /ROLL
Délai de livraison: 7-10 jours
Conditions de paiement: Western Union, MoneyGram, T/T
Capacité d'approvisionnement: 800KK PAR MOIS
Nom: SMD LED 2835 tension de nput (V): 54V
Flux lumineux (LM): 150-160LM Puissance: 20MA
LE TDC: 3000k 4000k 6500k Application: lampe d'ampoule
Garantie (année): 2 ans Temps de travail (heures): 20000
Température de fonctionnement (℃): -40-85 Angle de visualisation (°) :: 120
Surligner:

puce de 54v SMD LED

,

puce de 20ma SMD LED

,

la puissance 54v a mené la puce


Introduction d'application :



On peut dire que le coût le plus élevé d'une ampoule est l'alimentation d'énergie d'entraînement. Sans ce entraînement, la perle de lampe ne sera pas allumée. Pour la qualité d'une ampoule, la chose la plus importante est le radiateur, l'alimentation d'énergie d'entraînement et les perles de lampe.



2835 PUCE à haute tension de 54V 20MA SMD LED pour la lampe d'ampoule



Détails rapides :




Tension d'entrée (V) : 54V
Garantie (année) : de deux ans
Type : Smd a mené la puce 2835
Allumage du service de solutions : Éclairage et conception de circuits
Efficacité lumineuse (lm/w) : 160lm/w
Durée de vie (heures) : 50000
Temps de travail (heures) : 20000
Chip Material : INGAN
Émission de la couleur : 3000K 4000K 6500K
Puissance : 1W
Angle de visualisation (°) : 120 degrés
Index de rendu de couleur (Ra) : 80
Sac de emballage : 220*240nm
Point d'origine : Suzhou, Jiangsu
Application : BANDE DE LED
Type de paquet : Paquet de bâti de Suface
Courant en avant : 20MA
Taille : 2.8*3.5*0.65mm
Emballage : 4000 PCs/petit pain


Spécifications produit :

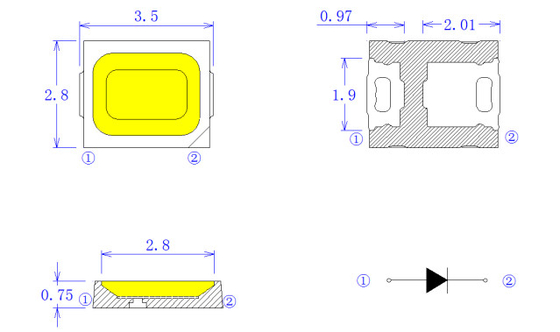

Structure de paquet

2835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb 0

Capacités absolues



Article Symbole Maximum Unité
Dissipation de puissance Palladium 1 W
Courant en avant continu IFmax 20 mA
Crête en avant actuelle (durée 1/10 d'impulsion de coefficient d'utilisation 10ms) IFP 30 mA
Tension inverse VR 5 V
Décharge électrostatique (HBM) ESD 2000 V
Gamme de température de fonctionnement Topr -40 à +85
Température ambiante de température de stockage Tstg -40 à +85
La température menée de yunction Tj 125



Caractérisation optique/électrique :



Article Symbole Condition Minute Type Maximum Unité
Tension en avant VF IF=60mA 50 52 54 V
Cie X, Y

IF=60mA

IF=60mA

- X=0.32 -
- Y=0.34 -
LE TDC   IF=60mA 2700 4000 6550 K
Angle de visualisation 2θ1/2 IF=60mA - 120 - Degré
Intensité lumineuse IV IF=60mA 120   160 LM
C.P. RA IF=60mA 80     RA
Courant inverse IR Vr=5V 0   1 uA
Résistance thermique Rth (j-s) IF=60mA   28   ℃/W



Courbes de caractéristiques électro-optiques typiques :

2835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb 1

Liste d'essai de fiabilité de LED



Non. Article Conditions d'essai

Essai

hr/cycle/time

Échantillon

Q'ty

Ac∕Re
1 La chaleur de soudure LA température : 260℃±5℃ ; sec 5±1 2 fois 30 PCs 0∕1
2 ※ D'épreuve d'aptitude de soudure LA température : 235℃±5℃ ; sec 3±1 1 fois 5 PCs 0∕1
3 Cycle de la température

H : +100℃ 30min.

∫5min.

L : - 40℃ 30min.

100 cycles 20 PCs 0∕1
4 Choc thermique

H : +100℃ 5min.

L : - 40℃ 5min.

50 cycles 20 PCs 0∕1
5 Stockage à hautes températures LA température : 100℃ 1000 heures 20 PCs 0∕1
6 Stockage de basse température LA température : - 40℃ 1000 heures 20 PCs 0∕1
7 Durée de fonctionnement de C.C SI =IFmax 1000 heures 20 PCs 0∕1
8

Haute température

Humidité élevé

85℃∕85%R.H. 1000 heures 20 PCs 0∕1
9 Essai à chocs

100~2000Hz ; 98.1m/s2

X, Y, direction de Z

2 heures 20 PCs 0∕1
10 Essai de chute Dessus mise palette ; taille : 75cm 3 fois 20 PCs 0∕1
Critères de jugement
Tension en avant VF Maximum-augmentation de VF < 1="">
IR actuel inverse Maximum-augmentation Rmax < I="">d'IR
Intensité lumineuse IV IV délabrement < 40="">

Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95%

Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures)

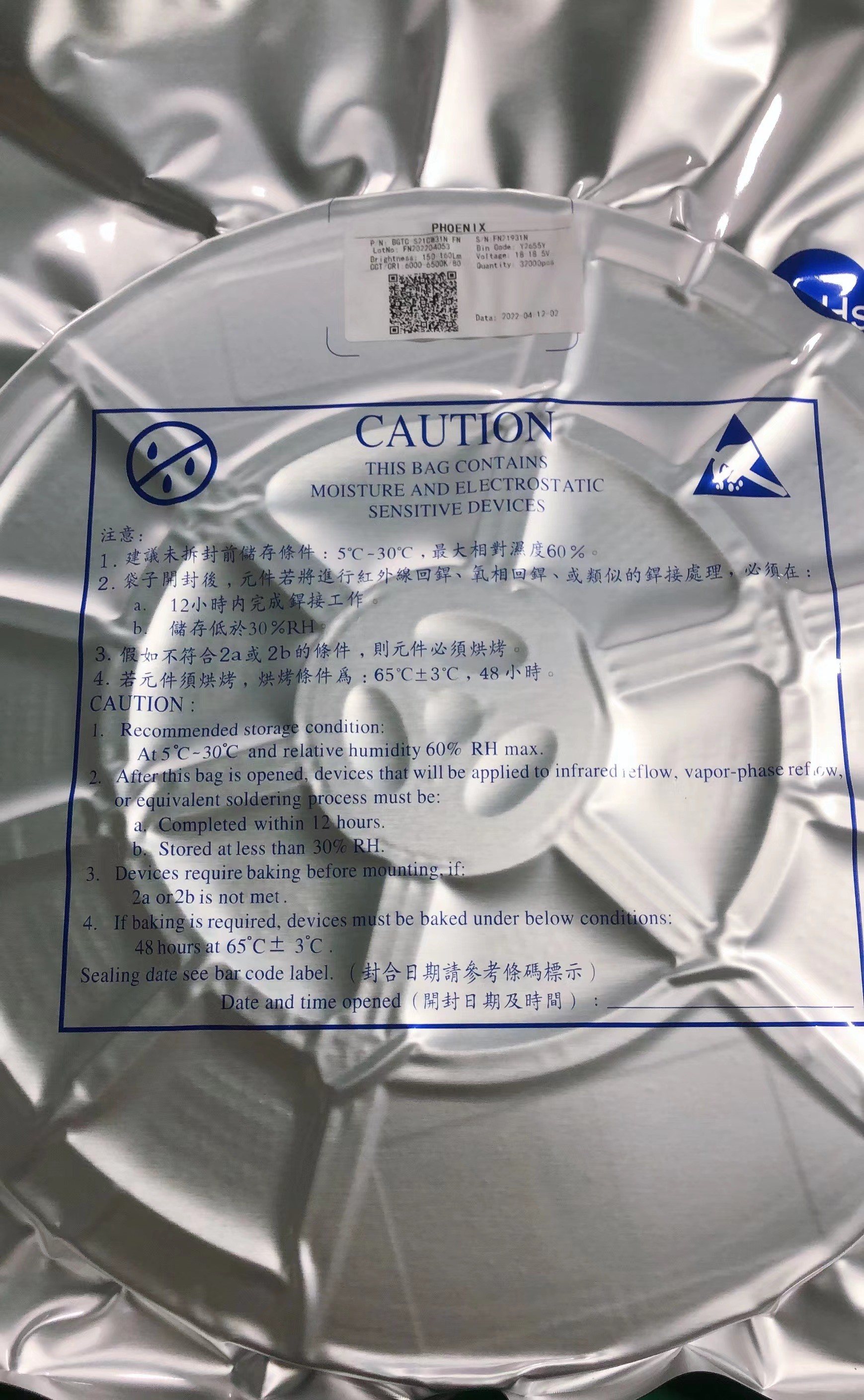

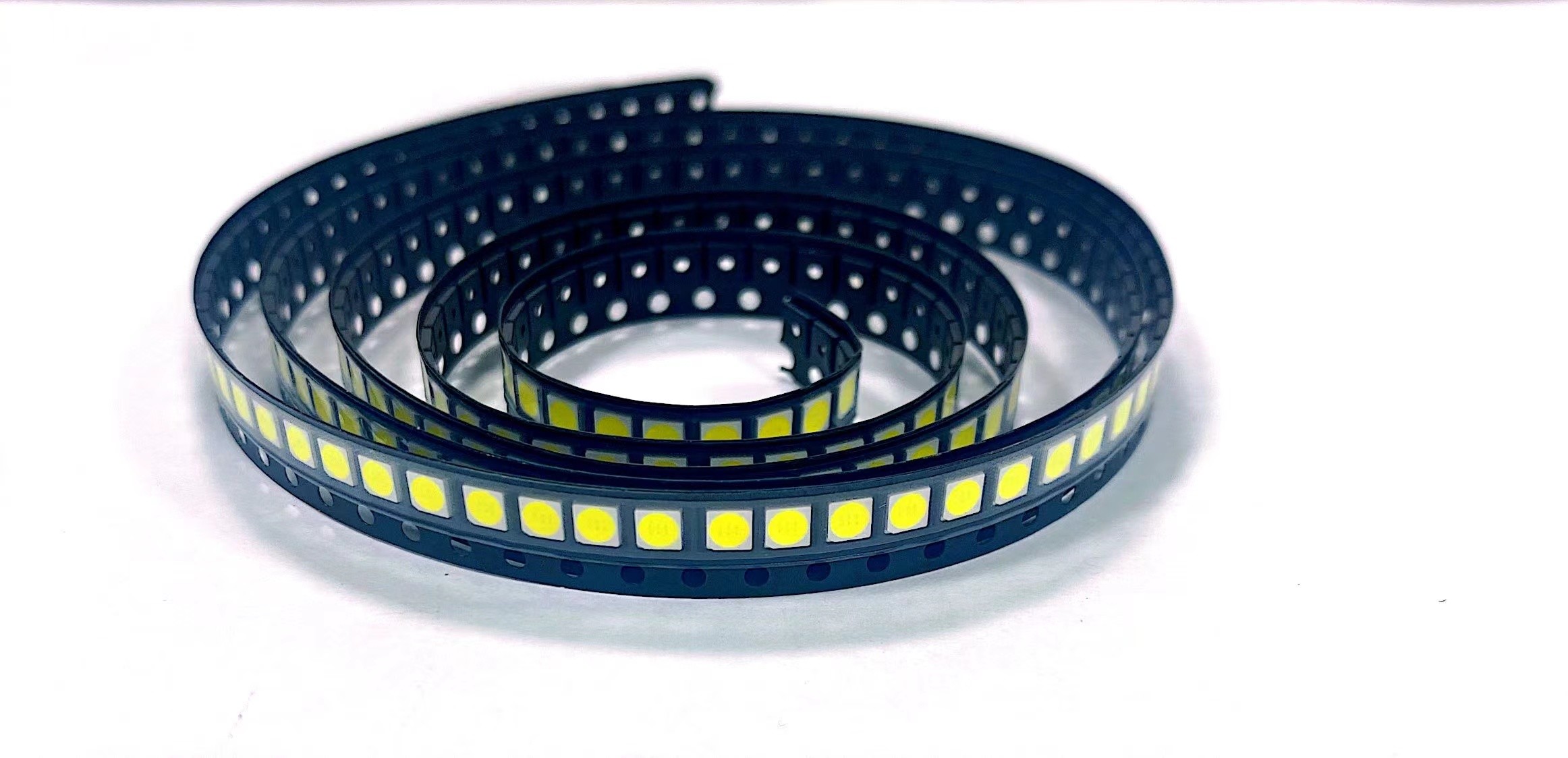

Emballage :

2835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb 2

Précautions :

Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur

Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.


Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre

Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre

2835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb 3

Manipulation des précautions :
Manipulez le composant le long de la surface latérale à l'aide du forceps ou des outils appropriés
Directement ne touchez pas ou ne manipulez pas la surface de lentille de silicone. Elle peut endommager les circuits internes
N'empilez pas PCBs ensemble assemblé contenant la LED. L'impact peut rayer la lentille de silicone ou endommager les circuits internes



2835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb 42835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb 52835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb 62835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb 7



Caractéristiques du produit :



Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation

Intense luminosité, rendu de couleur vive à faible atténuation

70,80,90 95 options minimum de C.P.

Soudure forte et bonne lumière de vampires de stabilité

Série de produit et logo de société sur l'avant

Certification de la CE ROHS LM80



Processus de fabrication :



2835 la puissance élevée Smd de 54v 20ma a mené la lampe de Chip Full Spectrum For Bulb 8
