| Lieu d'origine: | SUZHOU |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 CE ROHS |
| Numéro de modèle: | 3014 |
| Quantité de commande min: | 4000pcs |
| Prix: | negotiable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |

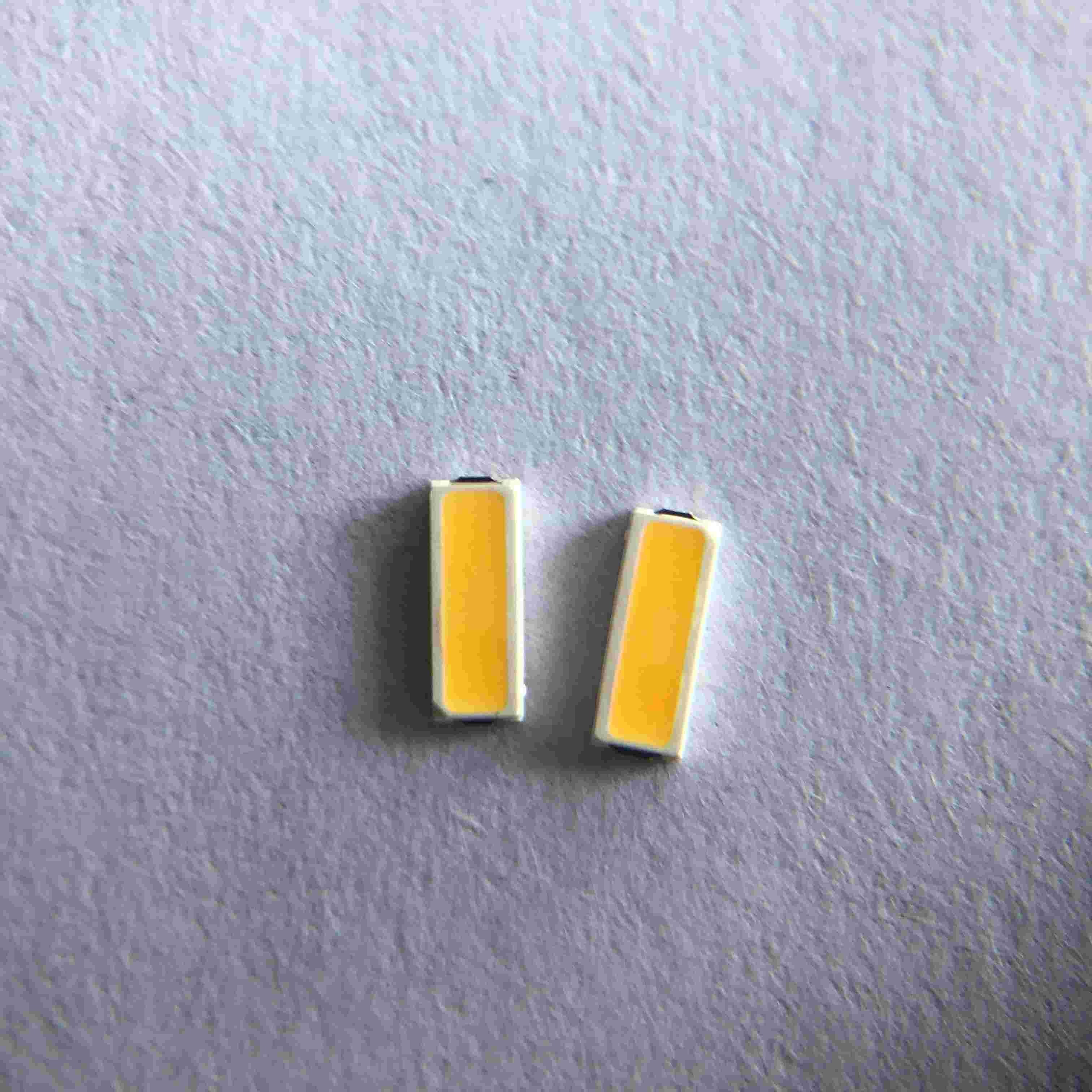

| nom: | SMD LED 3014 | Application: | Lampe décorative intérieure de voiture |
|---|---|---|---|
| Tension d'entrée (V): | 3V | Flux lumineux (LM): | 24-26LM |
| Puissance: | 60MA | LE TDC: | 6000-6500K |
| Garantie (année): | 2 ans | Temps de travail (heures): | 20000 |
| Température de fonctionnement (℃): | -40-85 | Angle de visualisation (°) :: | 120 |
Détails rapides :
| Tension d'entrée (V) : | 3V |
| Garantie (année) : | de deux ans |
| Type : | Smd a mené la puce 3014 |
| Allumage du service de solutions : | Éclairage et conception de circuits |
| Efficacité lumineuse (lm/w) : | 150lm/w |
| Durée de vie (heures) : | 50000 |
| Temps de travail (heures) : | 20000 |
| Chip Material : | INGAN |
| Émission de la couleur : | 6000-6500K |
| Puissance : | 0.2W |
| Angle de visualisation (°) : | 120 degrés |
| Index de rendu de couleur (Ra) : | 70 |
| Sac de emballage : | 220*240nm |
| Point d'origine : | Suzhou, Jiangsu |
| Application : | contre-jour de voiture |
| Type de paquet : | Paquet de bâti de Suface |
| Courant en avant : | 60MA |
| Taille : | 3.0*1.4*0.65mm |
| Emballage : | 4000 PCs/petit pain |
Spécifications produit :
Structure de paquet
Capacités absolues
| Paramètre | Symbole | Condition d'essai | Minute | Type | Maximum | Unité |
| Tension en avant | VF | IF=60mA | 2,7 | - | 3,3 | V |
| Flux lumineux | ф | IF=60mA | 24 | - | 26 | LM |
| La température de couleur | LE TDC | IF=60mA | 2500 | - | 6500 | K |
| Courant inverse | VR | VR=7V | 0 | μA | ||
| Couleur déchirant l'index | Ra | IF=60mA | 80 | - | ||
| Angle de vue | 2θ1/2 | IF=60mA | 120 | degré | ||
Courbes de caractéristiques électro-optiques typiques :
Liste d'essai de fiabilité de LED
| Article d'essai | Conditions d'essai | Norme | Quantité (PCs) |
| Essai de durée | 25℃, 1000Hrs@60mA | / | 20 |
| Haute température | 85℃, 1000Hrs@60mA | / | 20 |
| Basse température | -40℃, 1000Hrs@60mA | / | 20 |
| La chaleur de humidité élevé |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 |
| Stockage de basse température | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Stockage à hautes températures | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Cycle de la température | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Choc thermique | -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> | MIL-STD-202G | 20 |
| Essai de durée d'impulsion | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA | / | 20 |
| Essai d'ESD (HBM) | essai 3times de 2000V, de 200V/Step, en avant et inverse |
L'AEC (Q101-001) |
20 |
| Résistance de soudure |
260±5℃, 10S, 3times Traitement préparatoire 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Délabrement du ré-écoulement IV |
260±5℃, 10S, 1time Traitement préparatoire 30℃, 70%RH, 168Hours |
/ | 20 |
Processus de fabrication :
