| Lieu d'origine: | Suzhou |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 ISO-9001 ROHS |
| Numéro de modèle: | 1808 |
| Quantité de commande min: | 5000pcs |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 JOURS |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |
| Nom: | Couleur blanche de SMD LED 1808 | Le TDC: | 2700K 3000K 6000K |
|---|---|---|---|
| tension de nput (V): | 3v | Flux lumineux (LM): | 6-9lm |
| Garantie (année): | 2 ans | Puissance: | 0.06W |
| Temps de travail (heures): | 20000 | Index de rendu de couleur (Ra): | 80 |
| Température de fonctionnement (℃): | -40-85 | Efficacité lumineuse de lampe (lm/w): | 140 |
| Mettre en évidence: | 2700K LED 1808,Petits appareils électroménagers LED 1808,SMD empaquettent LED 1808 |
||

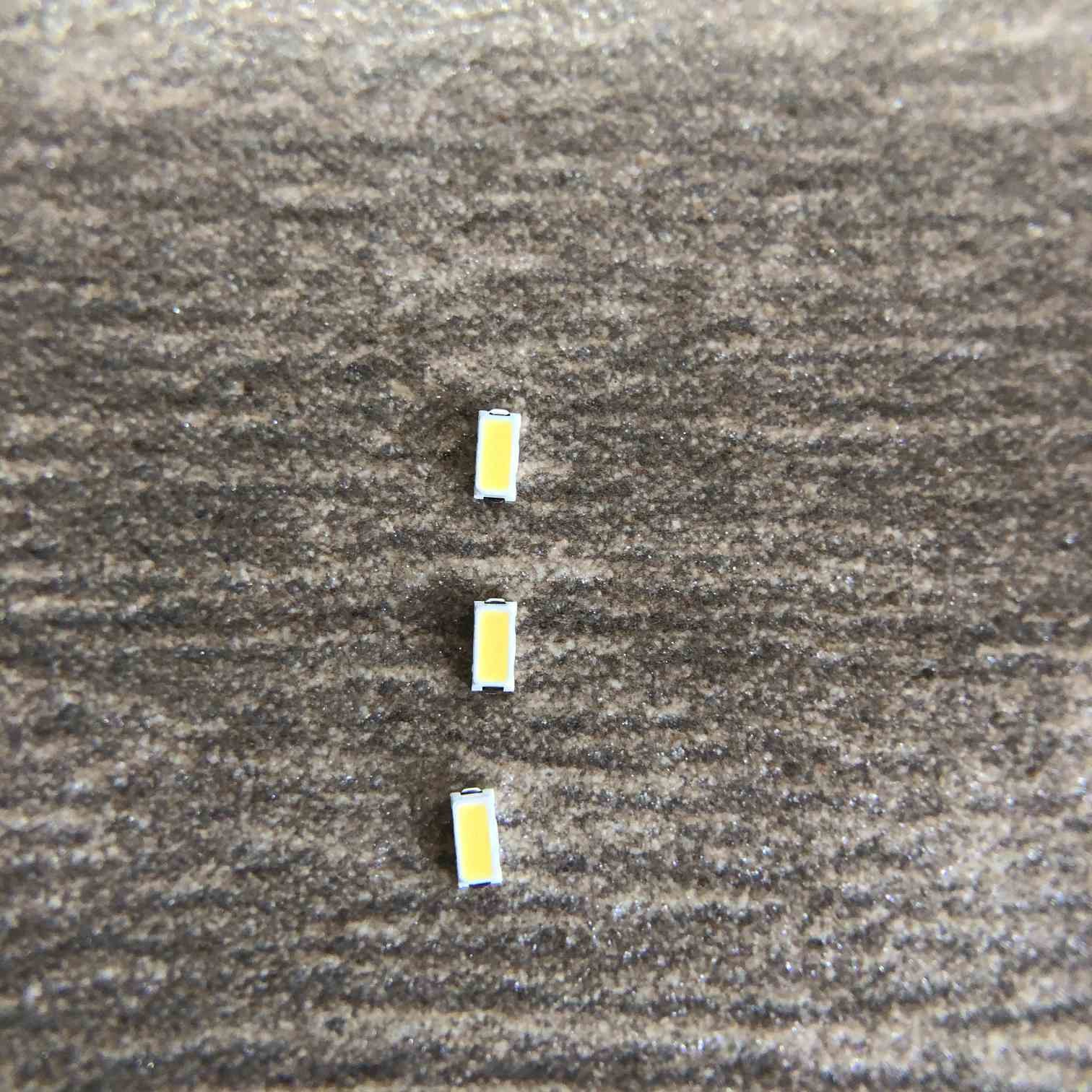

Mini Led And Longlife 1808 sollicitent de petits appareils électroménagers.
Rugosité : La LED est complètement encapsulée en graisse de silicone, qui est plus forte que des ampoules et des tubes fluorescents. Il n'y a aucune partie lâche dans le corps de lampe, qui fait le non facile mené à être endommagé.
Le 1808 est l'un des produits d'emballage de LED les plus mûrs dans l'industrie automobile, qui a été entièrement vérifiée pour assurer sa dimension compacte et sérieux. Il est particulièrement approprié à un grand choix de normes de empaquetage de LED. 1608 est disponible dans beaucoup de versions avec différents niveaux de couleur et d'éclat.
Structure de paquet :
estimations 4.Absolute maximum (Ta=25℃)
| Paramètre | Symbole | Unité | |
| Estimation | |||
| Dissipation de puissance | Palladium | 60 | mW |
| Courant en avant | SI | 20 | mA |
| Courant en avant maximal | IFP | 30 | mA |
| Température de fonctionnement | Topr | -30~85 | ℃ |
| Température de stockage | Tstg | -30~100 | ℃ |
| La température de jonction | Tj | 105 | ℃ |
| Décharge électrostatique | ESD | 2000 (HBM) | V |
5.Electrical et caractéristiques optiques (merci =25℃)
| Paramètre | Symbole | Condition d'essai | Minute | Type | Maximum | Unité |
| Tension en avant | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Flux lumineux | ф | IF=20mA | 6 | - | 9 | LM |
| La température de couleur | LE TDC | IF=20mA | 2500 | - | 6500 | K |
| Courant inverse | VR | VR=7V | 0 | μA | ||
| Couleur déchirant l'index | Ra | IF=20mA | 90 | - | ||
| Angle de vue | 2θ1/2 | IF=20mA | 120 | degré | ||
courbes de caractéristiques 6.Typical électro-optiques (Ta=25℃)
| Paramètre | Symbole | Condition d'essai | Minute | Type | Maximum | Unité |
| Tension en avant | VF | IF=20mA | 2,7 | - | 3,3 | V |
| Flux lumineux | ф | IF=20mA | 6 | - | 9 | LM |
| La température de couleur | LE TDC | IF=20mA | 2500 | - | 6500 | K |
| Courant inverse | VR | VR=7V | 0 | μA | ||
| Couleur déchirant l'index | Ra | IF=20mA | 90 | - | ||
| Angle de vue | 2θ1/2 | IF=20mA | 120 | degré | ||
Courbes de caractéristiques électro-optiques typiques (Ta=25℃)
Liste luxuriante
IV rang :
| Minute | Maximum | Unité | Condition |
| 6 | 7 | LM | IF=20mA |
| 7 | 8 | ||
| 8 | 9 |
Rang de VF :
| Minute | Maximum | Unité | Condition |
| 2,7 | 2,8 | V | IF=20mA |
| 2,8 | 2,9 | ||
| 2,9 | 3,0 | ||
| 3,0 | 3,1 | ||
| 3,1 | 3,2 |
Essai de fiabilité
| Article d'essai | Conditions d'essai | Norme | Quantité (PCs) |
| Essai de durée | 25℃, 1000Hrs@150mA | / | 20 |
| Haute température | 85℃, 1000Hrs@150mA | / | 20 |
| Basse température | -40℃, 1000Hrs@150mA | / | 20 |
| La chaleur de humidité élevé |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 |
| Stockage de basse température | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 |
| Stockage à hautes températures | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 |
| Cycle de la température | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 |
| Choc thermique | -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> | MIL-STD-202G | 20 |
| Essai de durée d'impulsion | Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 |
| Essai d'ESD (HBM) | essai 3times de 2000V, de 200V/Step, en avant et inverse |
L'AEC (Q101-001) |
20 |
| Résistance de soudure |
260±5℃, 10S, 3times Traitement préparatoire 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 |
| Délabrement du ré-écoulement IV |
260±5℃, 10S, 1time Traitement préparatoire 30℃, 70%RH, 168Hours |
/ | 20 |
Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.
Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre
Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre
Caractéristiques du produit :
Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation
Intense luminosité, rendu de couleur vive à faible atténuation
70,80,90 95 options minimum de C.P.
Soudure forte et bonne lumière de vampires de stabilité
Série de produit et logo de société sur l'avant
Certification de la CE ROHS LM80
Processus de produit :
