| Lieu d'origine: | SUZHOU |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | CE LM80 ROHS |
| Numéro de modèle: | 3030 |
| Quantité de commande min: | 4000PCS |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |
| Nom: | Couleur blanche de SMD LED 3030 | tension de nput (V): | 36V |
|---|---|---|---|
| LE TDC: | 2700K 3000K 6000K | Puissance: | 1W |
| Flux lumineux (LM): | 170-180lm | Garantie (année): | 2 ans |
| Temps de travail (heures): | 20000 | Index de rendu de couleur (Ra): | 80 |
| Température de fonctionnement (℃): | -40-85 | Application: | lumière de gymnase |
| Mettre en évidence: | la puce 36v a mené à bord pour se développer légère,la puce 3030 a mené à bord pour se développer légère,plein spectre de puce mené par 3030 |
||
Introduction d'application :
Industriel et les lampes d'extraction sont une part importante d'éclairage industriel moderne. Les lampes traditionnelles industrielles et d'extraction utilisent souvent les lampes haloïdes en métal 250W, 400W, 500W et 1000W. Les lampes haloïdes en métal émettent la lumière à 360 degrés. Les inconvénients de la grande cause de perte de lumière un gaspillage d'énergie énorme. Par conséquent, le développement de nouvelles lampes menées industrielles et d'extraction avec le rendement élevé, la durée de vie économiseuse d'énergie et longue, l'index de rendu de couleur vive et la protection de l'environnement est de la grande importance à l'économie d'énergie de l'éclairage industriel national.

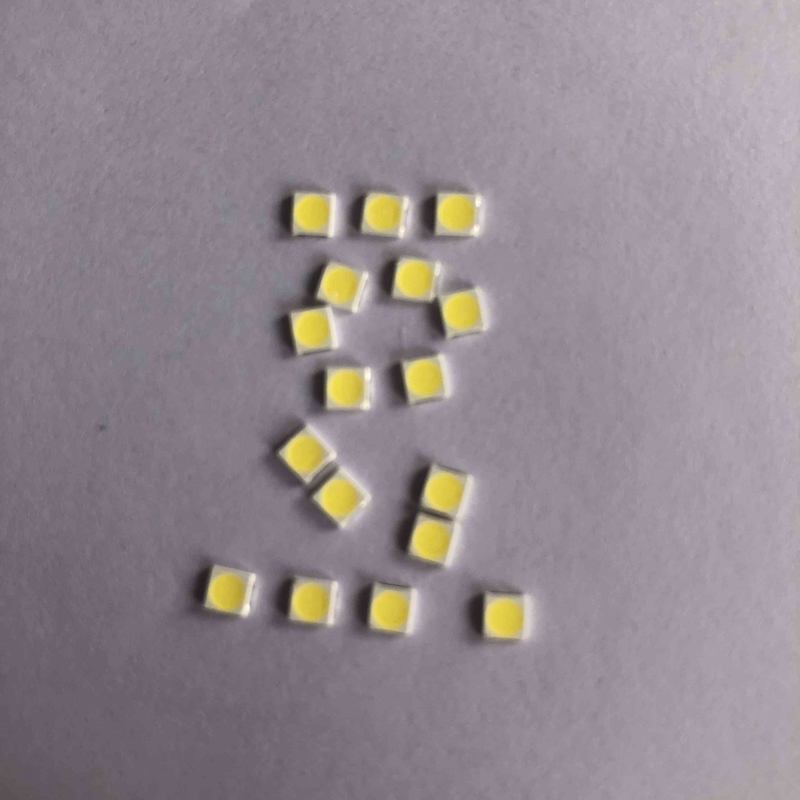

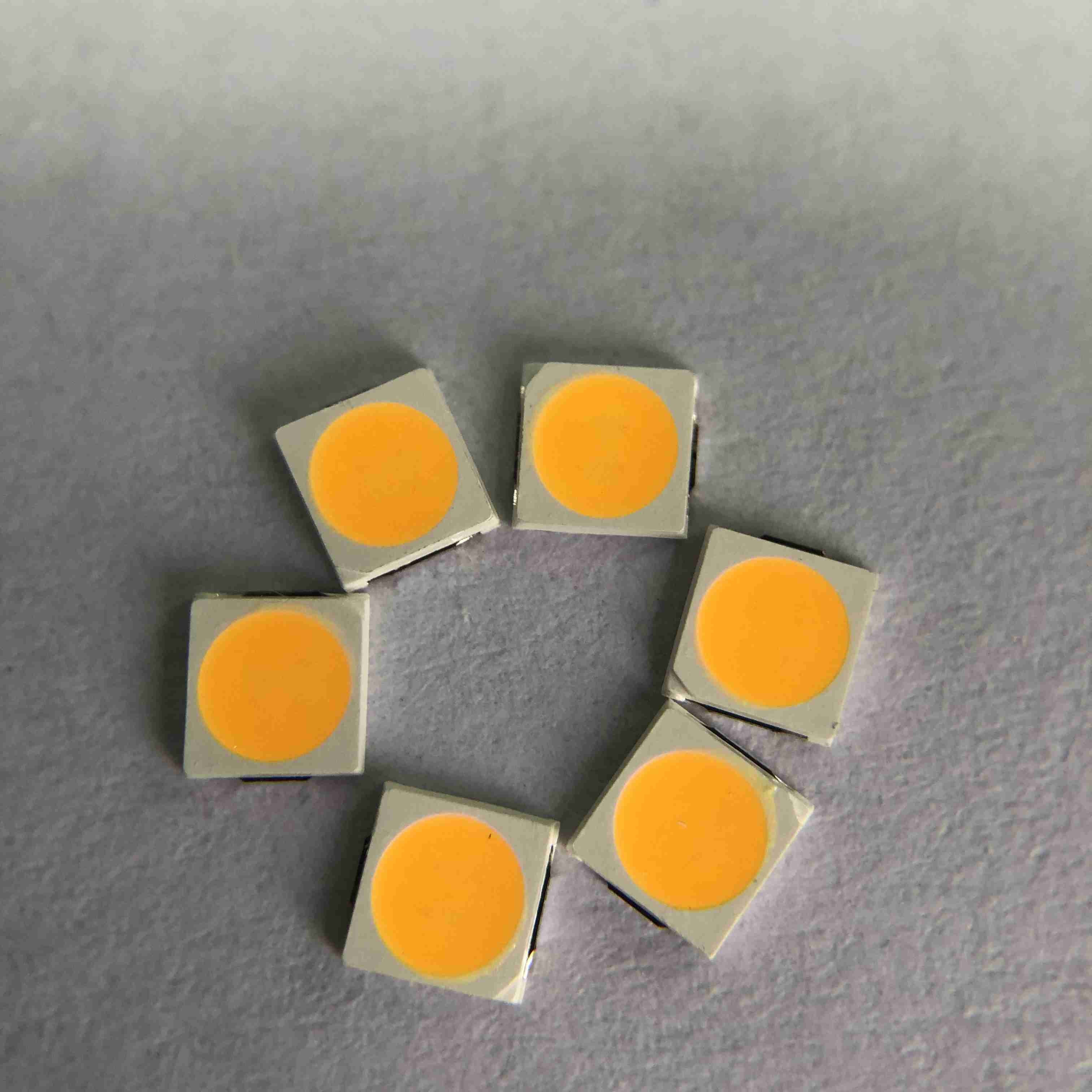

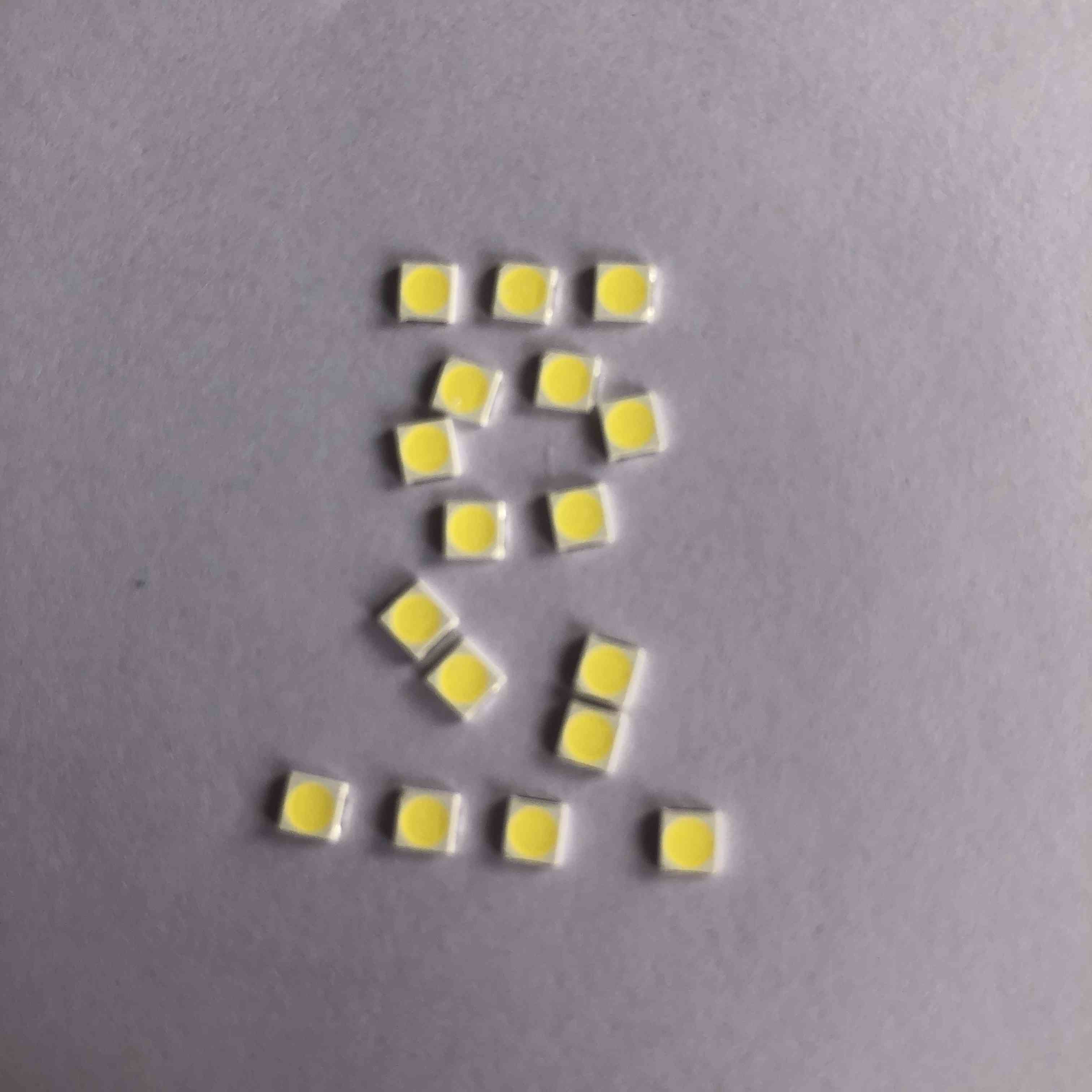

La haute PUCE du lumen 36V 30MA 180lm 3030 PPT SMD LED A EMPLOYÉ POUR LA LAMPE de GYMNASE ET LA LAMPE de SPORTS
Détails rapides :
| Tension d'entrée (V) : | 36V |
| Garantie (année) : | de deux ans |
| Type : | Smd a mené la puce 3030 |
| Allumage du service de solutions : | Éclairage et conception de circuits |
| Efficacité lumineuse (lm/w) : | 180lm |
| Durée de vie (heures) : | 50000 |
| Temps de travail (heures) : | 20000 |
| Chip Material : | INGAN |
| Émission de la couleur : | BLANC blanc/naturel chaud de White/COOL |
| Puissance : | 1W |
| Angle de visualisation (°) : | 120 degrés |
| Index de rendu de couleur (Ra) : | 80 |
| La température de couleur : | 2700-6500K |
| Point d'origine : | Suzhou, Jiangsu |
| Application : | Lumière de gymnase |
| Type de paquet : | Paquet de bâti de Suface |
| Courant en avant : | 30MA |
| Taille : | 3.0*3.0*0.7mm |
| Emballage : | 4000 PCs/petit pain |
Spécifications produit :
Structure de paquet :
Capacités absolues :
| Article | Symbole | Capacités absolues | Unité |
| Courant en avant | SI | 30 | mA |
| Tension inverse | Vr | 5 | V |
| Courant en avant pulsé | IFP* | 30 | mA |
| Dissipation de puissance | Palladium | 0,5 | W |
| Température de fonctionnement | DESSUS | -40~85 | ℃ |
| Température de stockage | Essai | -40~85 | ℃ |
| Décharge électrostatique | ESD | 2000 (HBM) | V |
| La température de jonction | Tj | 120 | ℃ |
| Résistance thermique de LED | S-j de Rth | 33 | ℃/W |
Liste d'essai de fiabilité de LED :
| Article d'essai | Conditions d'essai | Norme | Quantité (PCs) | Ac/Re |
| Essai de durée | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Haute température | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Basse température | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| La chaleur de humidité élevé |
85℃, 85%RH, 1000Hrs@30mA |
/ | 20 | 0/1 |
| Stockage de basse température | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stockage à hautes températures | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Cycle de la température | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choc thermique | -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Essai de durée d'impulsion
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Essai d'ESD (HBM) | essai 3times de 2000V, de 200V/Step, en avant et inverse |
L'AEC (Q101-001) |
20 | 0/1 |
| Résistance de soudure |
260±5℃, 10S, 3times Traitement préparatoire 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Délabrement du ré-écoulement IV |
260±5℃, 10S, 1time Traitement préparatoire 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Critères de jugement | ||||
| Tension en avant VF | Maximum-augmentation de VF < 1=""> | |||
| IR actuel inverse | Maximum-augmentation d'IR < IRmax=""> | |||
| Intensité lumineuse IV | IV délabrement < 40=""> | |||
|
Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95% Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures) |
||||

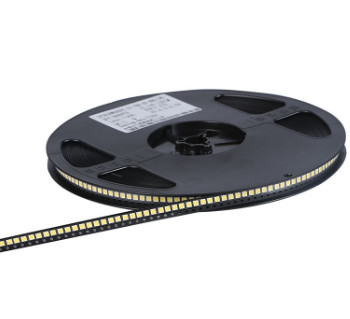

Emballage :
Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.
Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre
Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre
Processus de produit :
