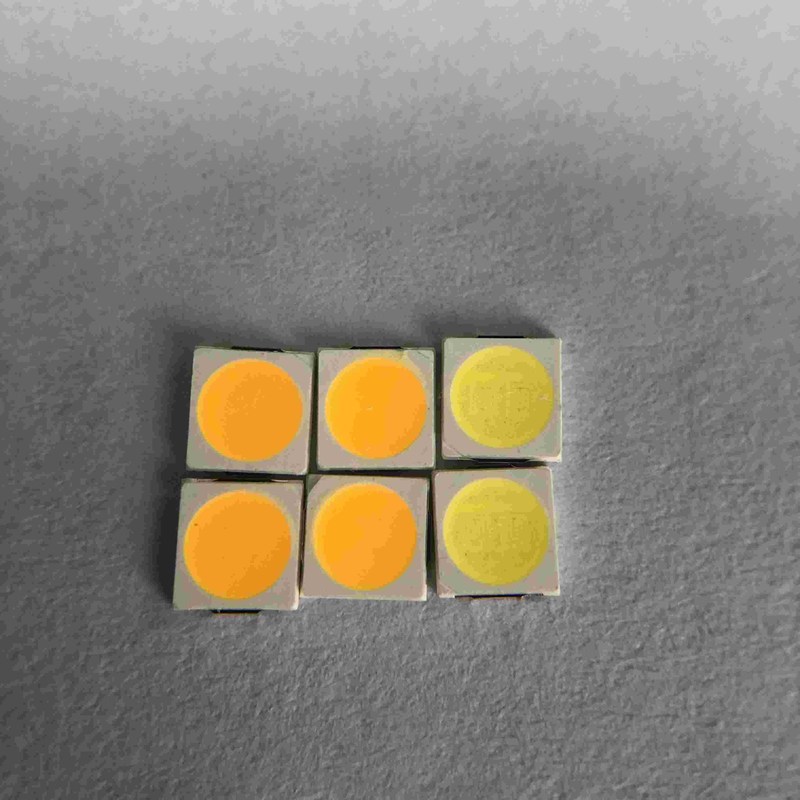

18v SMD 3030 a mené Chip Light 60ma pour mettre en lumière

Informations de base
Lieu d'origine: SUZHOU
Nom de marque: PHOENIX
Certification: LM80 CE ROHS
Numéro de modèle: 3030
Quantité de commande min: 4000PCS
Prix: Negotiation
Détails d'emballage: 4000PCS /ROLL
Délai de livraison: 7-10 jours
Conditions de paiement: Western Union, MoneyGram, T/T
Capacité d'approvisionnement: 800KK PAR MOIS
Nom: Couleur blanche de SMD LED 3030 application: Mettre en lumière
Flux lumineux (LM): 150-160LM tension de nput (V): 18V
Puissance: 1W Index de rendu de couleur (Ra): 80
LE TDC: 2700-6500K Garantie (année): 2 ans
Temps de travail (heures): 20000 Température de fonctionnement (℃): -40-85
Surligner:

18v puce menée du smd 3030

,

Mettre en lumière la puce menée du smd 3030

,

3030 ont mené les puces légères

Introduction d'application :

") ; affichage : en ligne-bloc ; taille : 24px ; largeur : 24px ; au dessus de la marge : -1px ; transformez : rotateZ (- 180deg) ; « >

La durée de vie moyenne d'une LED est souvent évaluée jusqu'à pendant 50 000 heures. C'est environ 50 fois plus longtemps qu'incandescente typique, 20-25 fois plus longtemps qu'un halogène typique et 8-10 fois plus longtemps qu'un CFL typique. Si utilisé pendant 12 heures par jour, une LED évaluée à 50 000 heures durera plus de 11 ans.















Puce de SMD LED 3030 18v 60ma pour mettre en lumière


Détails rapides :



Tension d'entrée (V) : 18V
Garantie (année) : de deux ans
Type : Smd a mené la puce 3030
Allumage du service de solutions : Éclairage et conception de circuits
Efficacité lumineuse (lm/w) : 160LM
Durée de vie (heures) : 50000
Temps de travail (heures) : 20000
Chip Material : INGAN
Émission de la couleur : BLANC blanc/naturel chaud de White/COOL
Puissance : 1W
Angle de visualisation (°) : 120 degrés
Index de rendu de couleur (Ra) : 80
La température de couleur : 2700-6500K
Point d'origine : Suzhou, Jiangsu
Application : Mettre en lumière
Type de paquet : Paquet de bâti de Suface
Courant en avant : 60MA
Taille : 3.0*3.0*0.6mm
Emballage : 4000 PCs/petit pain



Spécifications produit :

Structure de paquet :

18v SMD 3030 a mené Chip Light 60ma pour mettre en lumière 0

Capacités absolues



Article Symbole Maximum Unité
Dissipation de puissance Palladium 1 W
Courant en avant continu IFmax 60 mA
Crête en avant actuelle (durée 1/10 d'impulsion de coefficient d'utilisation 10ms) IFP 80 mA
Tension inverse VR 5 V
Décharge électrostatique (HBM) ESD 2000 V
Gamme de température de fonctionnement Topr -40 à +85
Température ambiante de température de stockage Tstg -40 à +85
La température menée de yunction Tj 125



Caractérisation optique/électrique :



LE TDC ÉTAPES x y a b θ
ERP F6500 1 0,313 0,337 0,00223 0,00095 58,383
ERP F5000 1 0,346 0,359 0,00274 0,00118 59,617
ERP F4000 1 0,38 0,38 0,00313 0,00134 54
ERP F3000 1 0,44 0,403 0,00278 0,00136 53,167
ERP P2700 1 0,463 0,42 0,00258 0,00137 57,283

LE TDC ÉTAPES LA CX LA CY a b thêta
2700K 1 0,4578 0,4101 0,0027 0,0014 53,7
3000K 1 0,4338 0,403 0,00278 0,00136 53,22
3500K 1 0,4073 0,3917 0,00309 0,00138 54
4000K 1 0,3818 0,3797 0,00313 0,00134 53,72
5000K 1 0,3447 0,3553 0,00274 0,00118 59,62
5700K 1 0,3287 0,3417 0,00249 0,00107 59,09
6500K 1 0,3123 0,3282 0,00223 0,00095 58,57




Courbes de caractéristiques électro-optiques typiques :

18v SMD 3030 a mené Chip Light 60ma pour mettre en lumière 1

Liste d'essai de fiabilité de LED



Non. Article Conditions d'essai

Essai

hr/cycle/time

Échantillon

Q'ty

Ac∕Re
1 La chaleur de soudure LA température : 260℃±5℃ ; sec 5±1 2 fois 30 PCs 0∕1
2 ※ D'épreuve d'aptitude de soudure LA température : 235℃±5℃ ; sec 3±1 1 fois 5 PCs 0∕1
3 Cycle de la température

H : +100℃ 30min.

∫5min.

L : - 40℃ 30min.

100 cycles 20 PCs 0∕1
4 Choc thermique

H : +100℃ 5min.

L : - 40℃ 5min.

50 cycles 20 PCs 0∕1
5 Stockage à hautes températures LA température : 100℃ 1000 heures 20 PCs 0∕1
6 Stockage de basse température LA température : - 40℃ 1000 heures 20 PCs 0∕1
7 Durée de fonctionnement de C.C SI =IFmax 1000 heures 20 PCs 0∕1
8

Haute température

Humidité élevé

85℃∕85%R.H. 1000 heures 20 PCs 0∕1
9 Essai à chocs

100~2000Hz ; 98.1m/s2

X, Y, direction de Z

2 heures 20 PCs 0∕1
10 Essai de chute Dessus mise palette ; taille : 75cm 3 fois 20 PCs 0∕1
Critères de jugement
Tension en avant VF Maximum-augmentation de VF < 1="">
IR actuel inverse Maximum-augmentation Rmax < I="">d'IR
Intensité lumineuse IV IV délabrement < 40="">

Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95%

Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures)

Emballage :

18v SMD 3030 a mené Chip Light 60ma pour mettre en lumière 2

Précautions :

Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur

Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.


Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre

Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre

18v SMD 3030 a mené Chip Light 60ma pour mettre en lumière 3

Manipulation des précautions :
Manipulez le composant le long de la surface latérale à l'aide du forceps ou des outils appropriés
Directement ne touchez pas ou ne manipulez pas la surface de lentille de silicone. Elle peut endommager les circuits internes
N'empilez pas PCBs ensemble assemblé contenant la LED. L'impact peut rayer la lentille de silicone ou endommager les circuits internes



18v SMD 3030 a mené Chip Light 60ma pour mettre en lumière 418v SMD 3030 a mené Chip Light 60ma pour mettre en lumière 518v SMD 3030 a mené Chip Light 60ma pour mettre en lumière 618v SMD 3030 a mené Chip Light 60ma pour mettre en lumière 7



Caractéristiques du produit :



Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation

Intense luminosité, rendu de couleur vive à faible atténuation

70,80,90 95 options minimum de C.P.

Soudure forte et bonne lumière de vampires de stabilité

Série de produit et logo de société sur l'avant

Certification de la CE ROHS LM80





Processus de fabrication :



18v SMD 3030 a mené Chip Light 60ma pour mettre en lumière 8
