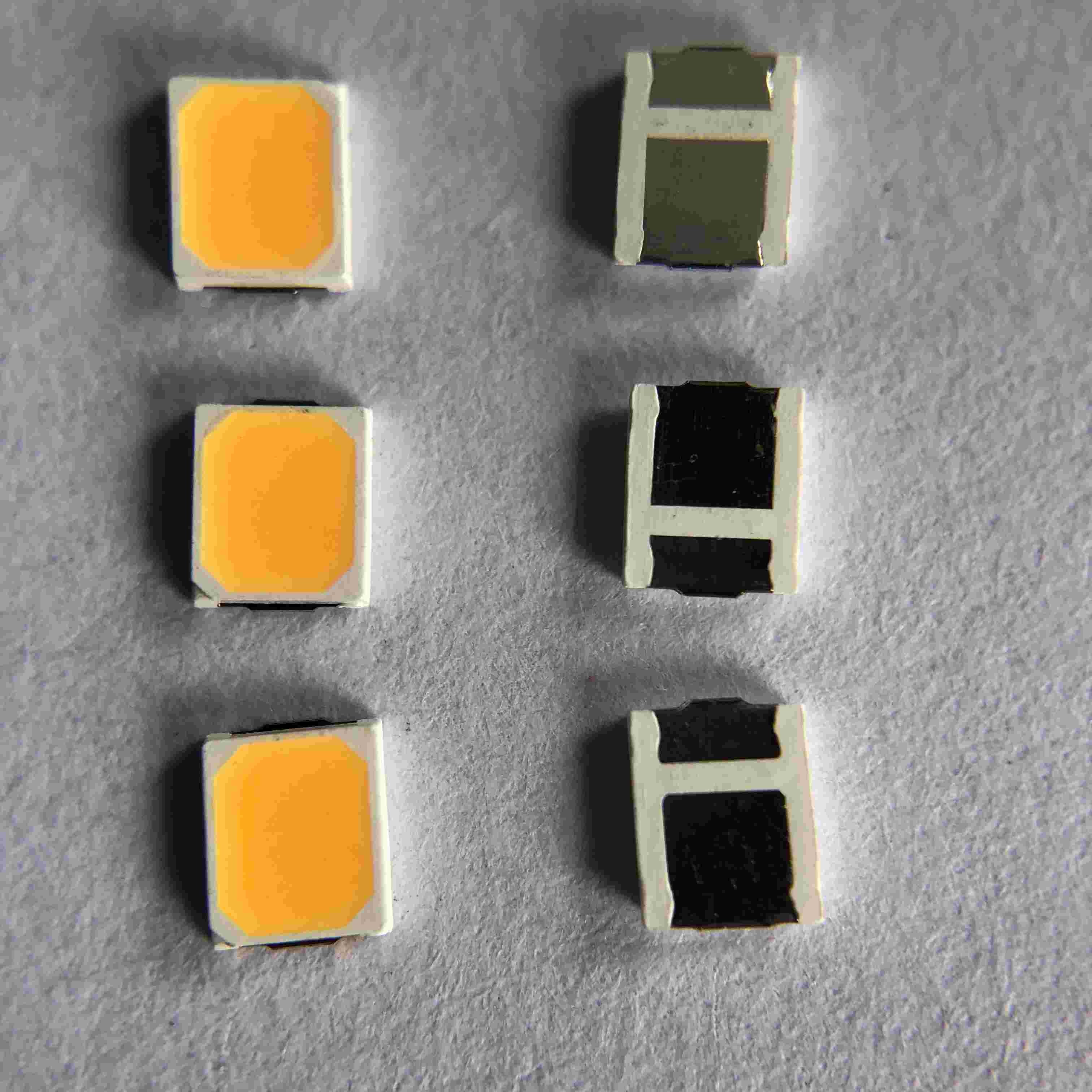

2835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande

Informations de base
Lieu d'origine: SUZHOU
Nom de marque: PHOENIX
Certification: LM80 CE ROHS
Numéro de modèle: 2835
Quantité de commande min: 4000PCS
Prix: Negotiation
Détails d'emballage: 4000PCS /ROLL
Délai de livraison: 7-10 jours
Conditions de paiement: Western Union, MoneyGram, T/T
Capacité d'approvisionnement: 800KK PAR MOIS
Type: PUCE DE SMD LED Nom de produit: 2835
Index de rendu de couleur (Ra) :: 70 80 90 95 Application: Bande menée
tension de nput (V): 3V LE TDC: 2700-15000k
Flux lumineux (LM): 20-25lm 26-28lm 28-30lm Puissance: 60MA
Garantie (année): 2 ans Temps de travail (heures): 20000
Angle de visualisation (°) :: 120 Température de fonctionnement (℃): -40-85
Surligner:

SMD a mené la puce 2700k

,

2835 ont mené la puce 2700k

,

puce 2835 3 menée

Introduction d'application :



Il a la bonne fiabilité et le bas coût de maintenance. La tension d'utilisation est basse et la tension locale est généralement au-dessous de 5V. En plus du contre-jour en cristal liquide des machines portatives, elle peut également être employée pour l'éclairage de champ, l'éclairage à distance de montagne, la lampe de mineur et l'éclairage d'environnement de l'eau. Le temps de changement est court, et le temps de réponse minimum peut atteindre 1 micro-seconde.





Puce de 2835 SMD LED le TDC 10000K pour la bande et les annonces menées



Détails rapides :




Tension d'entrée (V) : 3V
Garantie (année) : de deux ans
Type : Smd a mené la puce 2835
Allumage du service de solutions : Éclairage et conception de circuits
Efficacité lumineuse (lm/w) : 140lm/w
Durée de vie (heures) : 50000
Temps de travail (heures) : 20000
Chip Material : INGAN
Émission de la couleur : 2700-15000k
Puissance : 0.2W
Angle de visualisation (°) : 120 degrés
Index de rendu de couleur (Ra) : 80
Sac de emballage : 220*240nm
Point d'origine : Suzhou, Jiangsu
Application : BANDE DE LED
Type de paquet : Paquet de bâti de Suface
Courant en avant : 60MA
Taille : 2.8*3.5*0.65mm
Emballage : 4000 PCs/petit pain


Spécifications produit :

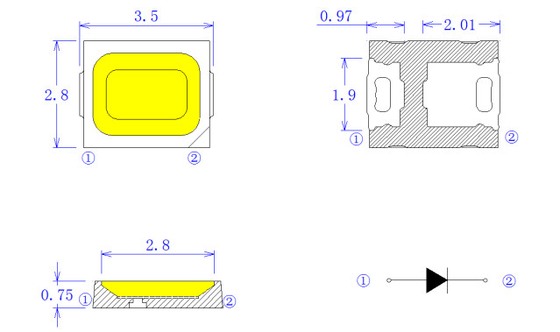

Structure de paquet

2835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande 0

Capacités absolues



Article Symbole Capacités absolues Unité
Courant en avant SI 60 mA
Tension inverse Vr 5 V
Courant en avant pulsé IFP* 80 mA
Dissipation de puissance Palladium 0,2 W
Température de fonctionnement DESSUS -40~85
Température de stockage Essai -40~85
Décharge électrostatique ESD 2000 (HBM) V
La température de jonction Tj 120
Résistance thermique de LED S-j de Rth 30 ℃/W


Courbes de caractéristiques électro-optiques typiques :



2835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande 1

Liste d'essai de fiabilité de LED




Article d'essai Conditions d'essai Norme Quantité (PCs) Ac/Re
Essai de durée 25℃, 1000Hrs@60mA / 20 0/1
Haute température 85℃, 1000Hrs@60mA / 20 0/1
Basse température -40℃, 1000Hrs@60mA / 20 0/1
La chaleur de humidité élevé

85℃, 85%RH,

1000Hrs@60mA

/ 20 0/1
Stockage de basse température -40℃, 1000Hours

JEITA ED-4701

200 202

20 0/1
Stockage à hautes températures 100℃, 1000Hours

JEITA ED-4701

200 201

20 0/1
Cycle de la température (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min)

JEITA ED-4701

100 105

20 0/1
Choc thermique -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> MIL-STD-202G 20 0/1

Essai de durée d'impulsion



Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA / 20 0/1
Essai d'ESD (HBM) essai 3times de 2000V, de 200V/Step, en avant et inverse

L'AEC

(Q101-001)

20 0/1
Résistance de Solding

260±5℃, 10S, 3times

Traitement préparatoire 30℃, 70%RH

JEITA ED-4701

300 302

20 0/1
Délabrement du ré-écoulement IV

260±5℃, 10S, 1time

Traitement préparatoire 30℃, 70%RH, 168Hours

/ 20 0/1
Critères de jugement
Tension en avant VF Maximum-augmentation de VF < 1="">
IR actuel inverse Maximum-augmentation d'IR < IRmax="">
Intensité lumineuse IV IV délabrement < 40="">

Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95%

Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures)

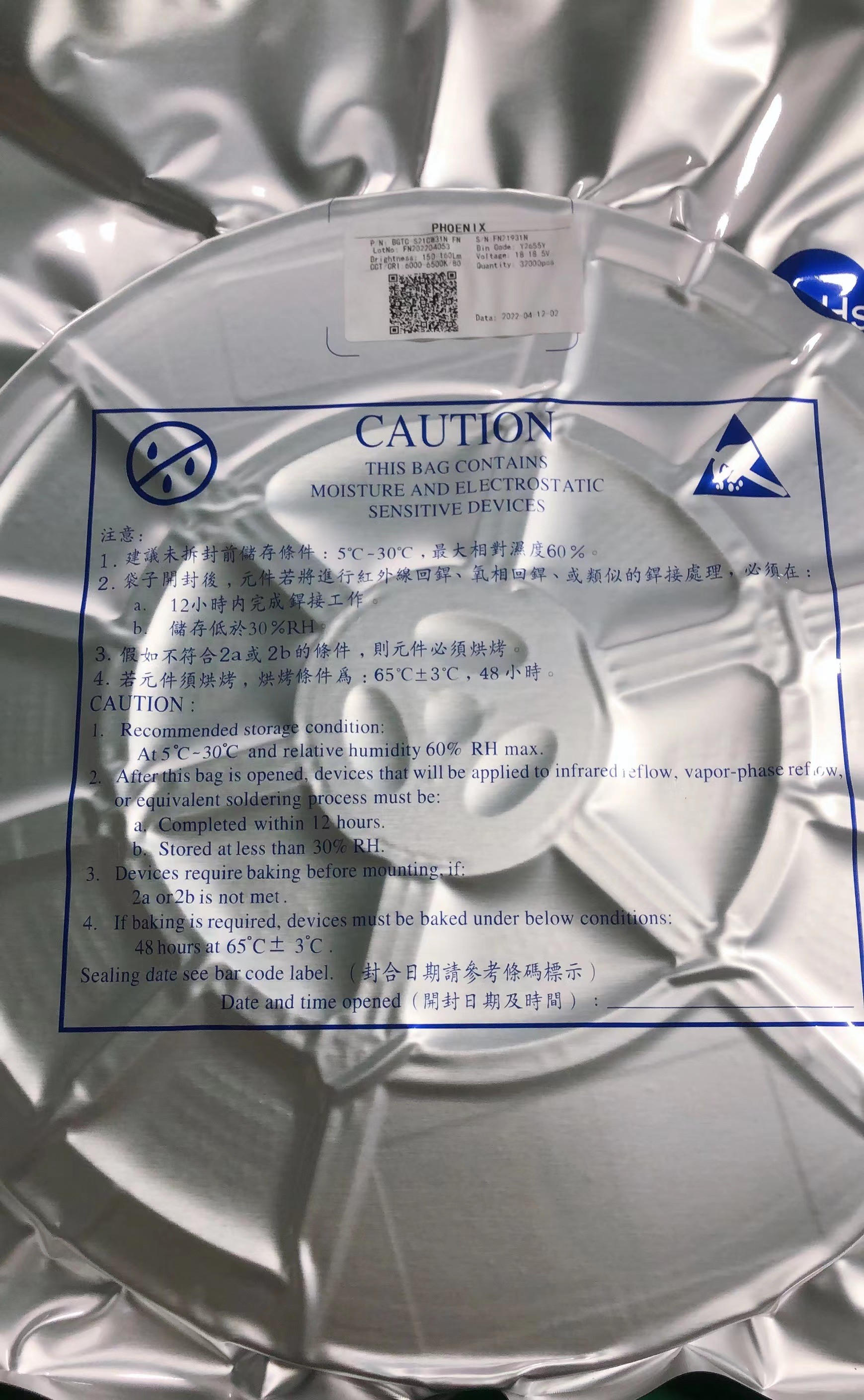

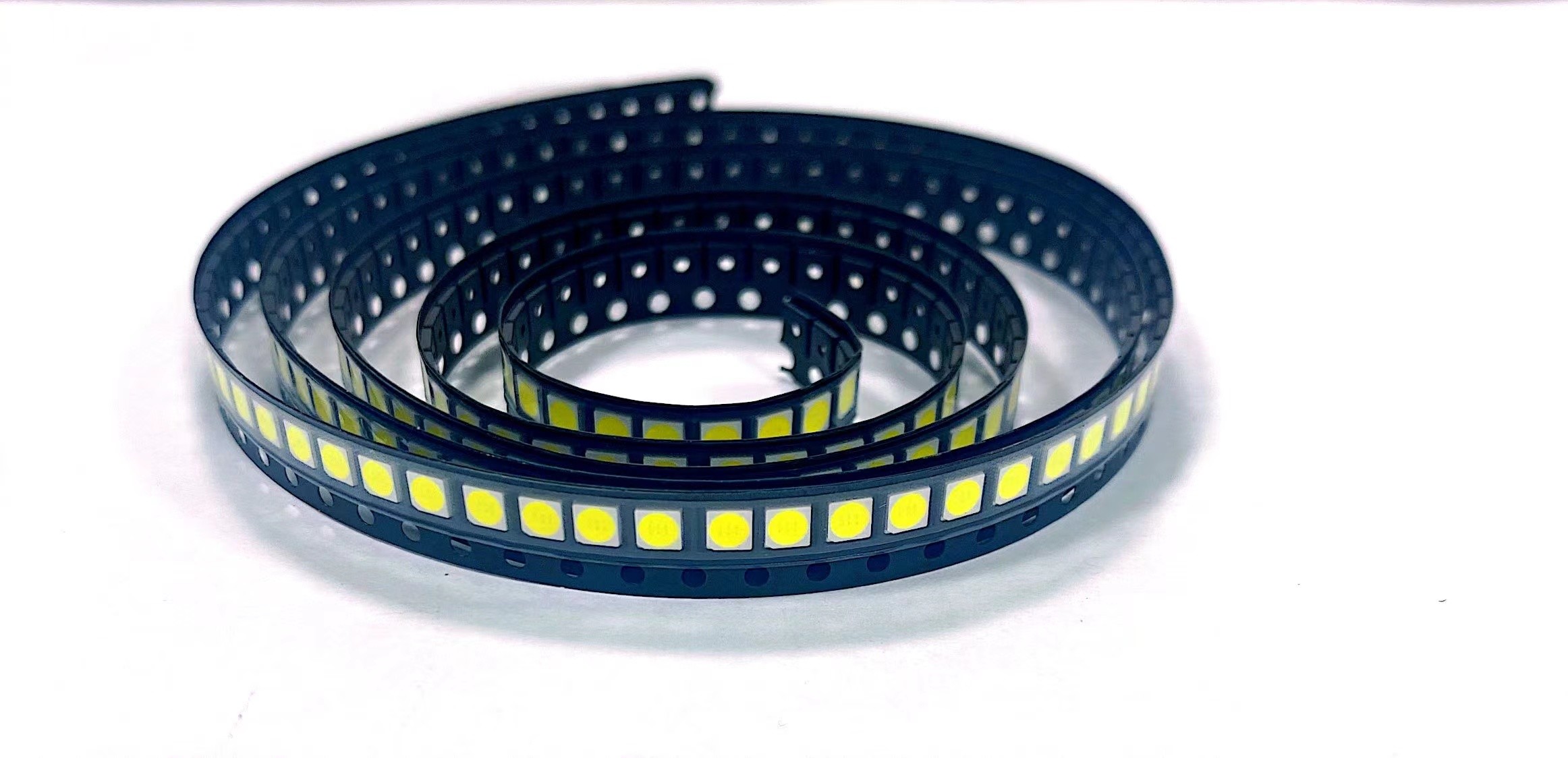

Emballage :


2835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande 2

Précautions :

Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur

Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.


Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre

Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre

2835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande 3

Manipulation des précautions :
Manipulez le composant le long de la surface latérale à l'aide du forceps ou des outils appropriés
Directement ne touchez pas ou ne manipulez pas la surface de lentille de silicone. Elle peut endommager les circuits internes
N'empilez pas PCBs ensemble assemblé contenant la LED. L'impact peut rayer la lentille de silicone ou endommager les circuits internes



2835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande 42835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande 52835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande 62835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande 7



Caractéristiques du produit :



Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation

Intense luminosité, rendu de couleur vive à faible atténuation

70,80,90 95 options minimum de C.P.

Soudure forte et bonne lumière de vampires de stabilité

Série de produit et logo de société sur l'avant

Certification de la CE ROHS LM80



Processus de fabrication :



2835 SMD ont mené la puce 2700k - 15000K 3v le TDC pour la lumière et les annonces de bande 8
