la carte PCB 2835 2V bleue commerciale a mené Chip Module Led Grow Light Chips For Ads Lighting

Informations de base
Lieu d'origine: SUZHOU
Nom de marque: PHOENIX
Certification: LM80 CE ROHS
Numéro de modèle: 2835
Quantité de commande min: 4000PCS
Prix: Negotiation
Détails d'emballage: 4000PCS /ROLL
Délai de livraison: 7-10 jours
Conditions de paiement: Western Union, MoneyGram, T/T
Capacité d'approvisionnement: 800KK PAR MOIS
Nom: Couleur de bleu de SMD LED 2835 Application: logo, signe, caissons lumineux
Flux lumineux (LM): 3-5lm tension de nput (V): 2.1v-2.4v
Puissance: 30MA (Nanomètre): 620-630nm
Garantie (année): 2 ans Temps de travail (heures): 20000
Température de fonctionnement (℃): -40-85 Angle de visualisation (°) :: 120
Surligner:

la carte PCB 2835 a mené la puce

,

la carte PCB 2V a mené la puce

,

2V a mené pour élever les puces légères

Introduction d'application :



Conception latérale de guide léger, lumière uniforme ; Cadre en cristal transparent : quand le caisson lumineux est allumé, l'entourage du cadre est brillant, et le matériel acrylique optique importé a un bel aspect ; Ultra mince : l'épaisseur est seulement 8mm-10mm ; Source lumineuse de LED : une durée de vie plus sûre, économiseuse d'énergie, plus longue, facile de remplacer des images ; Installation commode : il y a beaucoup de manières de placer sur la table et le mur ; Applicable à : bars du hôtel, restaurants d'aliments de préparation rapide, magasins à succursales multiples, studios de mariage, décoration intérieure, signes de société, affichage de cadeau, affichage de fenêtre, affichage d'objets exposés et d'autres endroits.



2835 la couleur vert-bleu rouge 2V a mené la puce pour les lumières commerciales d'annonces de caissons lumineux, logo, signe


Détails rapides :



Tension d'entrée (V) : 2.1-2.4V
Garantie (année) : de deux ans
Type : Smd a mené la puce 2835
Allumage du service de solutions : Éclairage et conception de circuits
Efficacité lumineuse (lm/w) : 3-5lm
Durée de vie (heures) : 50000
Temps de travail (heures) : 20000
Chip Material : INGAN
Émission de la couleur : /blue vert rouge
Puissance : 0.2W
Angle de visualisation (°) : 120 degrés
Index de rendu de couleur (Ra) : 80
Sac de emballage : 220*240nm
Point d'origine : Suzhou, Jiangsu
Application : Appareils électroménagers et feux de signalisation
Type de paquet : Paquet de bâti de Suface
Courant en avant : 150MA
Taille : 2.8*3.5*0.65mm

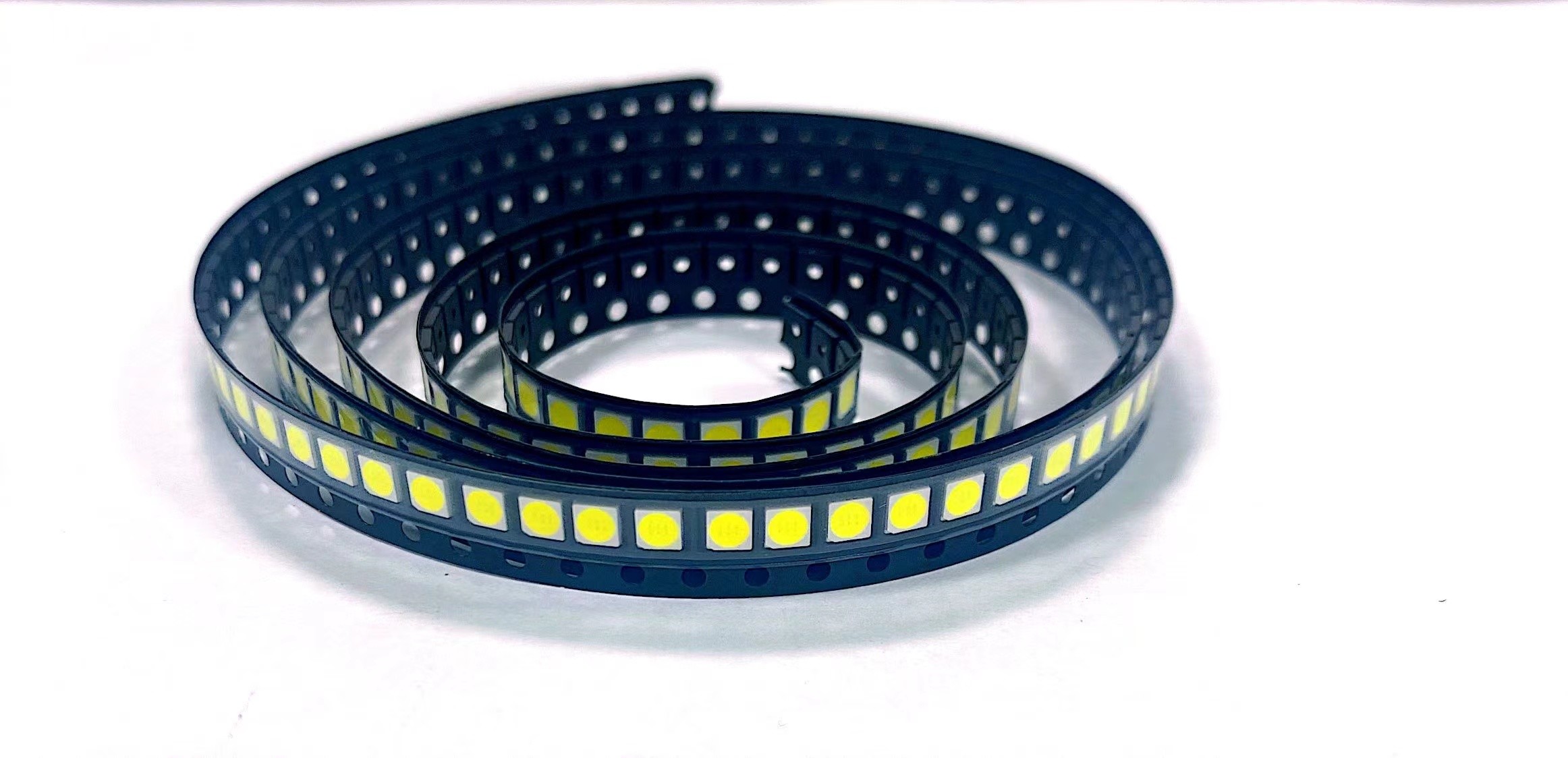

Emballage : 4000 PCs/petit pain


Spécifications produit :

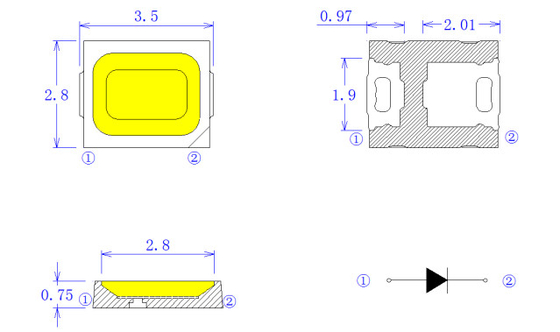

Structure de paquet :

la carte PCB 2835 2V bleue commerciale a mené Chip Module Led Grow Light Chips For Ads Lighting 0




Capacités absolues :



Article Symbole Capacités absolues Unité
Courant en avant SI 30 mA
Tension inverse Vr 5 V
Courant en avant pulsé IFP* 30 mA
Dissipation de puissance Palladium 0,5 W
Température de fonctionnement DESSUS -40~85
Température de stockage Essai -40~85
Décharge électrostatique ESD 2000 (HBM) V
La température de jonction Tj 120
Résistance thermique de LED S-j de Rth 33 ℃/W



Courbes de caractéristiques électro-optiques typiques :

la carte PCB 2835 2V bleue commerciale a mené Chip Module Led Grow Light Chips For Ads Lighting 1

Liste d'essai de fiabilité de LED :



Article d'essai Conditions d'essai Norme Quantité (PCs) Ac/Re
Essai de durée 25℃, 1000Hrs@30mA / 20 0/1
Haute température 85℃, 1000Hrs@30mA / 20 0/1
Basse température -40℃, 1000Hrs@30mA / 20 0/1
La chaleur de humidité élevé

85℃, 85%RH,

1000Hrs@30mA

/ 20 0/1
Stockage de basse température -40℃, 1000Hours

JEITA ED-4701

200 202

20 0/1
Stockage à hautes températures 100℃, 1000Hours

JEITA ED-4701

200 201

20 0/1
Cycle de la température (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min)

JEITA ED-4701

100 105

20 0/1
Choc thermique -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> MIL-STD-202G 20 0/1

Essai de durée d'impulsion



Tp=1ms, DC=0.1, D=Tp/T @ 3×30mA / 20 0/1
Essai d'ESD (HBM) essai 3times de 2000V, de 200V/Step, en avant et inverse

L'AEC

(Q101-001)

20 0/1
Résistance de soudure

260±5℃, 10S, 3times

Traitement préparatoire 30℃, 70%RH

JEITA ED-4701

300 302

20 0/1
Délabrement du ré-écoulement IV

260±5℃, 10S, 1time

Traitement préparatoire 30℃, 70%RH, 168Hours

/ 20 0/1
Critères de jugement
Tension en avant VF Maximum-augmentation de VF < 1="">
IR actuel inverse Maximum-augmentation d'IR < IRmax="">
Intensité lumineuse IV IV délabrement < 40="">

Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95%

Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures)



Emballage :

la carte PCB 2835 2V bleue commerciale a mené Chip Module Led Grow Light Chips For Ads Lighting 2

Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.

Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre

Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre

la carte PCB 2835 2V bleue commerciale a mené Chip Module Led Grow Light Chips For Ads Lighting 3







Caractéristiques du produit :



Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation

Intense luminosité, rendu de couleur vive à faible atténuation

70,80,90 95 options minimum de C.P.

Soudure forte et bonne lumière de vampires de stabilité

Série de produit et logo de société sur l'avant

Certification de la CE ROHS LM80



Processus de fabrication :



la carte PCB 2835 2V bleue commerciale a mené Chip Module Led Grow Light Chips For Ads Lighting 4
