Lieu d'origine: | SUZHOU |
---|---|
Nom de marque: | PHOENIX |
Certification: | LM80 CE ROHS |
Numéro de modèle: | 2835 |
Quantité de commande min: | 4000PCS |
Prix: | Negotiation |
Détails d'emballage: | 4000PCS /ROLL |
Délai de livraison: | 7-10 jours |
Conditions de paiement: | Western Union, MoneyGram, T/T |
Capacité d'approvisionnement: | 800KK PAR MOIS |

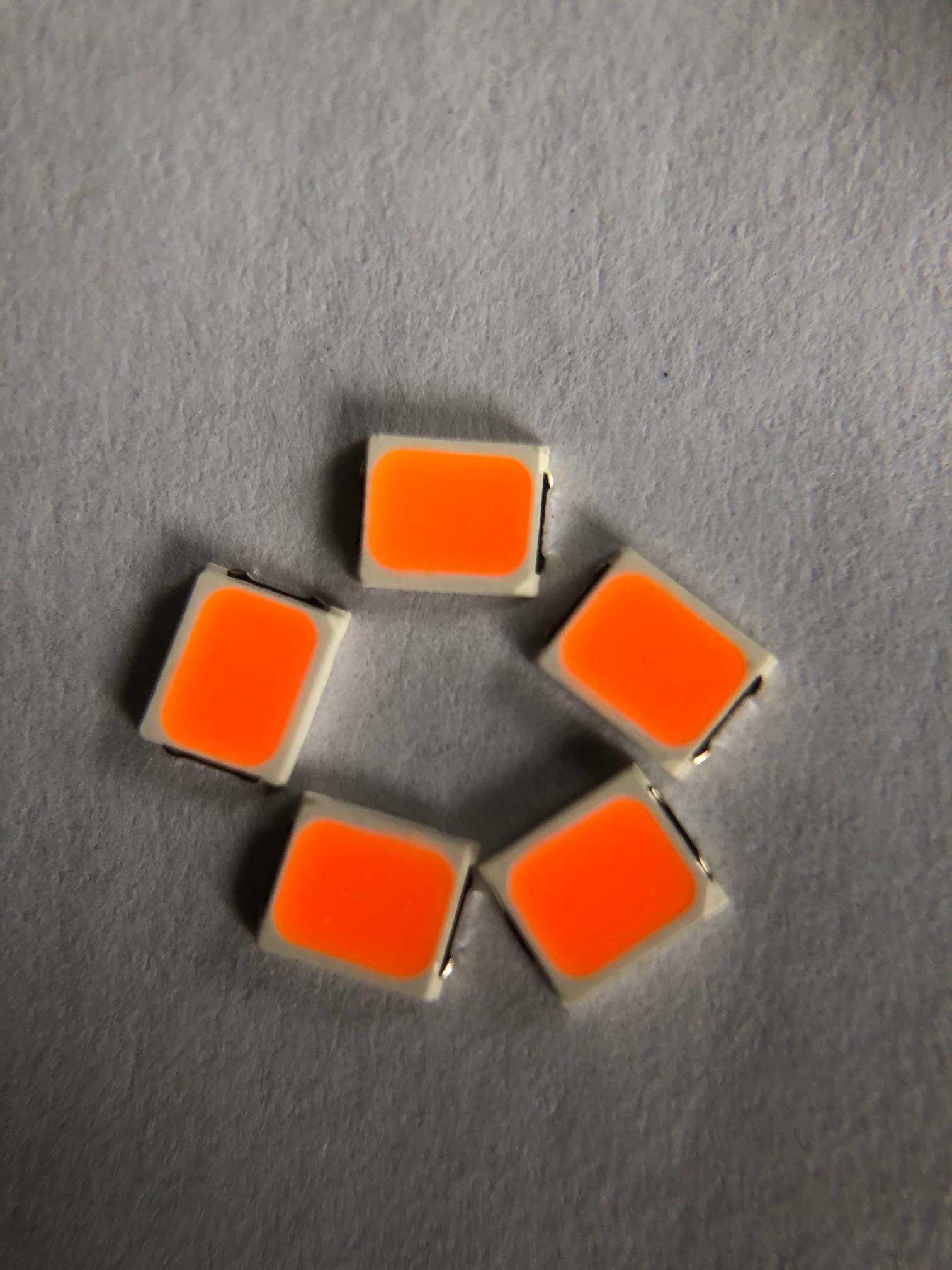

Nom: | Couleur rouge de SMD LED 2835 | tension de nput (V): | 17.5-18.5V |
---|---|---|---|
Application: | Supermarchés à chaînes, centres commerciaux | (Nanomètre): | 615-620NM |
Puissance: | 100mA | Flux lumineux (LM): | 150-160LM |
Garantie (année): | 2 ans | Temps de travail (heures): | 20000 |
Température de fonctionnement (℃): | -40-85 | Angle de visualisation (°) :: | 120 |
Surligner: | Puce de 2835 SMD LED,puce de 18V SMD LED,le smd 2835 a mené des puces |
Introduction d'application :
Le guide optique de LED et le guide optique de LED ont été très utilisés dans les meubles, l'automobile, la publicité, l'éclairage, le bateau et d'autres industries
L'angle entre le verre de plan de travail et le verre de façade est une ligne droite ou un arc. Occasions applicables : l'armoire de bijoux, armoire de cosmétiques, armoire de boutique, armoire de vin, armoire de verrerie, les reliques culturelles étalage le coffret, l'armoire à pharmacie, le compteur de barre, le coffret d'étalage réfrigéré de supermarché, etc.
le smd de 2835 18V RVB a mené la puce pour des magasins, supermarchés à chaînes, centres commerciaux
Détails rapides :
Tension d'entrée (V) : | 17.5-18.5V |
Garantie (année) : | de deux ans |
Type : | Smd a mené la puce 2835 |
Allumage du service de solutions : | Éclairage et conception de circuits |
Efficacité lumineuse (lm/w) : | 150-160LM |
Durée de vie (heures) : | 50000 |
Temps de travail (heures) : | 20000 |
Chip Material : | INGAN |
Émission de la couleur : | RED/GREEN /BLUE |
Puissance : | 1w |
Angle de visualisation (°) : | 120 degrés |
Index de rendu de couleur (Ra) : | 80 |
Sac de emballage : | 220*240nm |
Point d'origine : | Suzhou, Jiangsu |
Application : | Studio de mariage, décoration à la maison |
Type de paquet : | Paquet de bâti de Suface |
Courant en avant : | 60MA |
Taille : | 2.8*3.5*0.65mm |

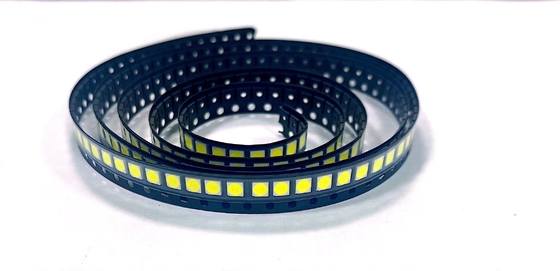

Emballage : | 4000 PCs/petit pain |
Spécifications produit :
Dimension d'ensemble :
Capacités absolues :
Article | Symbole | Maximum | Unité |
Dissipation de puissance | Palladium | 1 | W |
Courant en avant continu | IFmax | 60 | mA |
Crête en avant actuelle (durée 1/10 d'impulsion de coefficient d'utilisation 10ms) | IFP | 80 | mA |
Tension inverse | VR | 5 | V |
Décharge électrostatique (HBM) | ESD | 2000 | V |
Gamme de température de fonctionnement | Topr | -40 à +85 | ℃ |
Température ambiante de température de stockage | Tstg | -40 à +85 | ℃ |
La température menée de yunction | Tj | 125 | ℃ |
Caractéristiques électriques/optiques :
Article | Symbole | Condition | Couleur | Minute | Type | Maximum | Unité |
Tension en avant |
VF |
IF=60mA |
R | 17,5 | 18,5 | 19 | V |
G | 17,5 | 18,5 | 19 | V | |||
B | 17,5 | 18,5 | 19 | V | |||
Angle de visualisation | 2θ1/2 | IF=60mA | R/G/B | - | 120 | - | Degré |
Intensité lumineuse |
IV |
Je IF=60mA
|
R | - | LM | ||
G | - | LM | |||||
B | - | LM | |||||
Longueur d'onde |
|
IF=60mA | R | 615 | - | 620 | nanomètre |
G | 515 | - | 520 | nanomètre | |||
B | 452 | - | 457,5 | nanomètre | |||
Courant inverse | IR | Vr=7V | R/G/B | 0 | 1 | uA | |
Résistance thermique | Rth (j-s) | IF=60mA | R/G/B | 28 | ℃/W |
Courbes caractéristiques électro-optiques typiques :

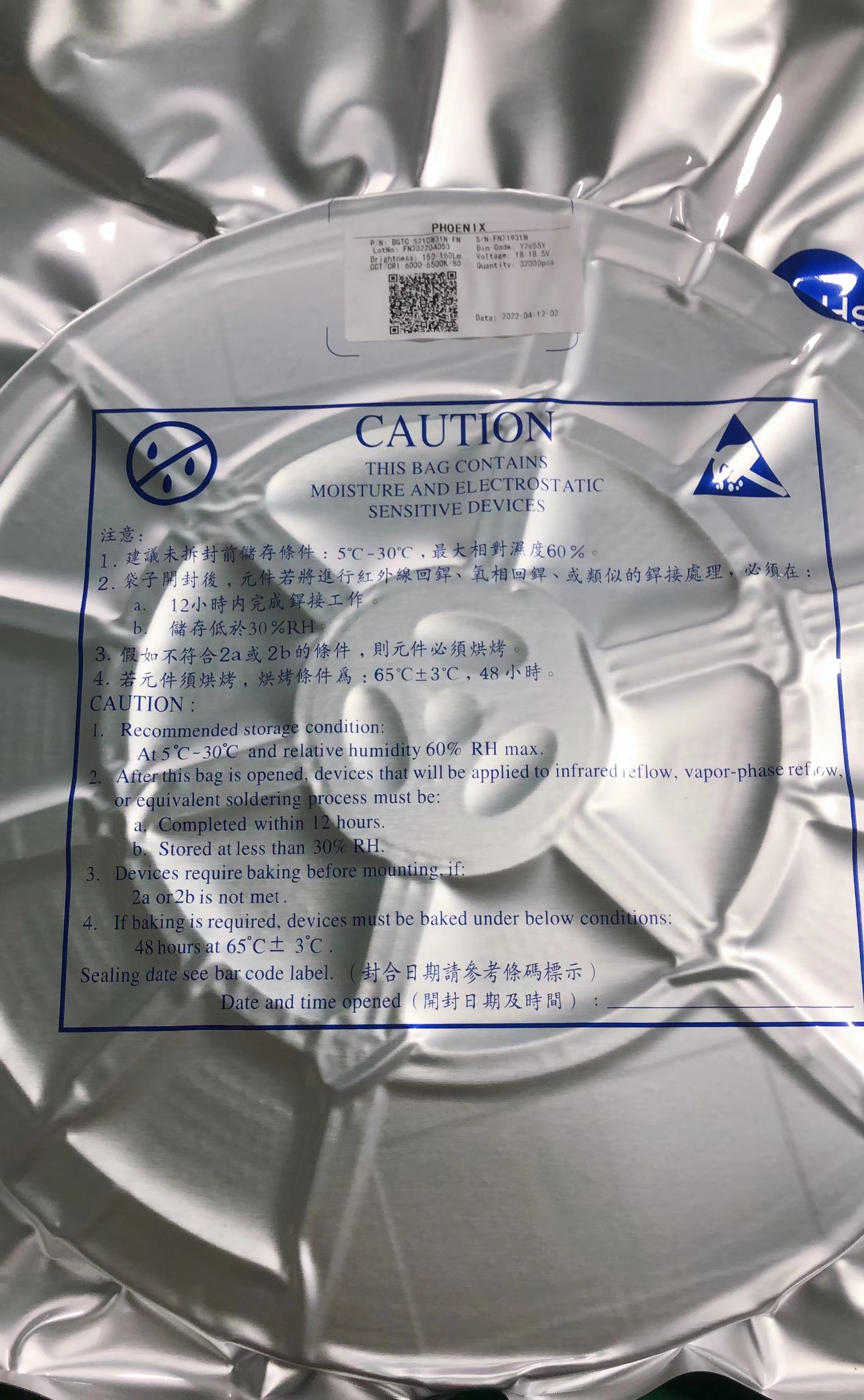

Emballage et instruction pour l'expédition :
Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.
Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre
Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre
Caractéristiques du produit :
Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation
Intense luminosité, rendu de couleur vive à faible atténuation
70,80,90 95 options minimum de C.P.
Soudure forte et bonne lumière de vampires de stabilité
Série de produit et logo de société sur l'avant
Certification de la CE ROHS LM80
Processus de fabrication :
