| Lieu d'origine: | SUZHOU |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 CE ROHS |
| Numéro de modèle: | 2835 |
| Quantité de commande min: | 4000PCS |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |
| Nom: | SMD LED 2835 | Flux lumineux (LM): | 150-160LM |
|---|---|---|---|
| tension de nput (V): | 54V | Puissance: | 20MA |
| LE TDC: | 3000k 4000k 6500k | Application: | lampe d'ampoule |
| Garantie (année): | 2 ans | Temps de travail (heures): | 20000 |
| Température de fonctionnement (℃): | -40-85 | Angle de visualisation (°) :: | 120 |
| Mettre en évidence: | puce de 54V 2835 LED,Puce à haute tension de 2835 LED,la puce 54V a mené le smd 2835 |
||
Introduction d'application :
L'avantage de protection de l'environnement est meilleur. Il n'y a aucun rayon ultra-violet et infrarouge dans le spectre, ni la chaleur ni rayonnement, petit éclat, déchets recyclables, aucune pollution, aucun mercure, la source lumineuse de lumière froide, sûre pour toucher, qui est une source lumineuse verte typique.
2835 PUCE à haute tension de 54V 20MA SMD LED pour la lampe d'ampoule
Détails rapides :
| Tension d'entrée (V) : | 54V |
| Garantie (année) : | de deux ans |
| Type : | Smd a mené la puce 2835 |
| Allumage du service de solutions : | Éclairage et conception de circuits |
| Efficacité lumineuse (lm/w) : | 160lm/w |
| Durée de vie (heures) : | 50000 |
| Temps de travail (heures) : | 20000 |
| Chip Material : | INGAN |
| Émission de la couleur : | 3000K 4000K 6500K |
| Puissance : | 1W |
| Angle de visualisation (°) : | 120 degrés |
| Index de rendu de couleur (Ra) : | 80 |
| Sac de emballage : | 220*240nm |
| Point d'origine : | Suzhou, Jiangsu |
| Application : | BANDE DE LED |
| Type de paquet : | Paquet de bâti de Suface |
| Courant en avant : | 20MA |
| Taille : | 2.8*3.5*0.65mm |

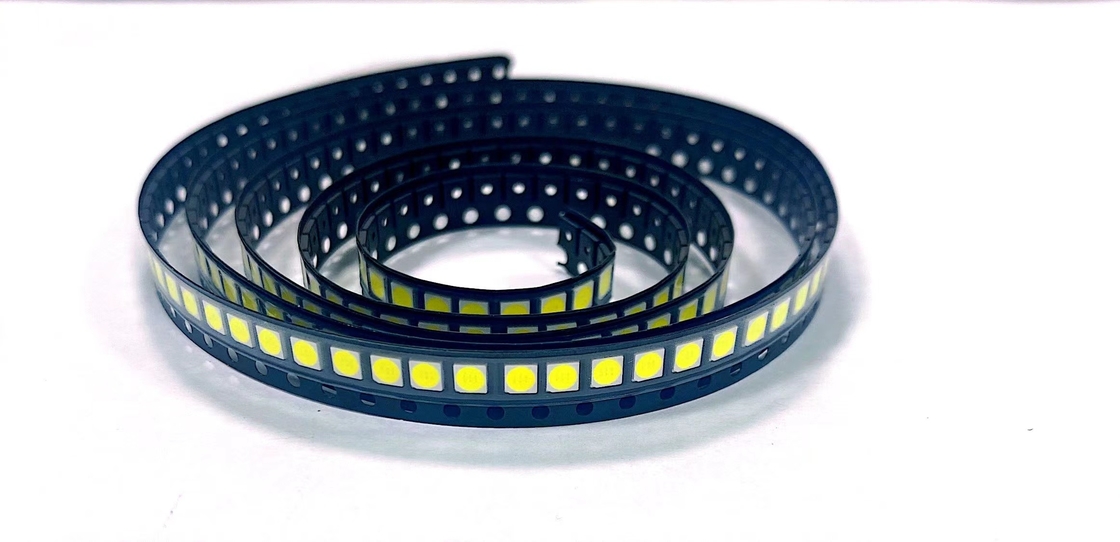

| Emballage : | 4000 PCs/petit pain |
Spécifications produit :

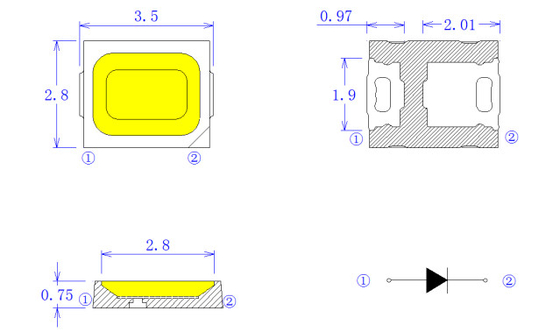

Structure de paquet
Capacités absolues
| Article | Symbole | Maximum | Unité |
| Dissipation de puissance | Palladium | 1 | W |
| Courant en avant continu | IFmax | 20 | mA |
| Crête en avant actuelle (durée 1/10 d'impulsion de coefficient d'utilisation 10ms) | IFP | 30 | mA |
| Tension inverse | VR | 5 | V |
| Décharge électrostatique (HBM) | ESD | 2000 | V |
| Gamme de température de fonctionnement | Topr | -40 à +85 | ℃ |
| Température ambiante de température de stockage | Tstg | -40 à +85 | ℃ |
| La température menée de yunction | Tj | 125 | ℃ |
Caractérisation optique/électrique :
| Article | Symbole | Condition | Minute | Type | Maximum | Unité |
| Tension en avant | VF | IF=60mA | 50 | 52 | 54 | V |
| Cie | X, Y |
IF=60mA IF=60mA |
- | X=0.32 | - | |
| - | Y=0.34 | - | ||||
| LE TDC | IF=60mA | 2700 | 4000 | 6550 | K | |
| Angle de visualisation | 2θ1/2 | IF=60mA | - | 120 | - | Degré |
| Intensité lumineuse | IV | IF=60mA | 120 | 160 | LM | |
| C.P. | RA | IF=60mA | 80 | RA | ||
| Courant inverse | IR | Vr=5V | 0 | 1 | uA | |
| Résistance thermique | Rth (j-s) | IF=60mA | 28 | ℃/W |
Courbes de caractéristiques électro-optiques typiques :
Liste d'essai de fiabilité de LED
| Non. | Article | Conditions d'essai |
Essai hr/cycle/time |
Échantillon Q'ty |
Ac∕Re | |
| 1 | La chaleur de soudure | LA température : 260℃±5℃ ; sec 5±1 | 2 fois | 30 PCs | 0∕1 | |
| 2 | ※ D'épreuve d'aptitude de soudure | LA température : 235℃±5℃ ; sec 3±1 | 1 fois | 5 PCs | 0∕1 | |
| 3 | Cycle de la température |
H : +100℃ 30min. ∫5min. L : - 40℃ 30min. |
100 cycles | 20 PCs | 0∕1 | |
| 4 | Choc thermique |
H : +100℃ 5min. ∫ L : - 40℃ 5min. |
50 cycles | 20 PCs | 0∕1 | |
| 5 | Stockage à hautes températures | LA température : 100℃ | 1000 heures | 20 PCs | 0∕1 | |
| 6 | Stockage de basse température | LA température : - 40℃ | 1000 heures | 20 PCs | 0∕1 | |
| 7 | Durée de fonctionnement de C.C | SI =IFmax | 1000 heures | 20 PCs | 0∕1 | |
| 8 |
Haute température Humidité élevé |
85℃∕85%R.H. | 1000 heures | 20 PCs | 0∕1 | |
| 9 | Essai à chocs |
100~2000Hz ; 98.1m/s2 X, Y, direction de Z |
2 heures | 20 PCs | 0∕1 | |
| 10 | Essai de chute | Dessus mise palette ; taille : 75cm | 3 fois | 20 PCs | 0∕1 | |
| Critères de jugement | ||||||
| Tension en avant VF | Maximum-augmentation de VF < 1=""> | |||||
| IR actuel inverse | Maximum-augmentation Rmax < I="">d'IR | |||||
| Intensité lumineuse IV | IV délabrement < 40=""> | |||||
|
Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95% Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures) |
||||||

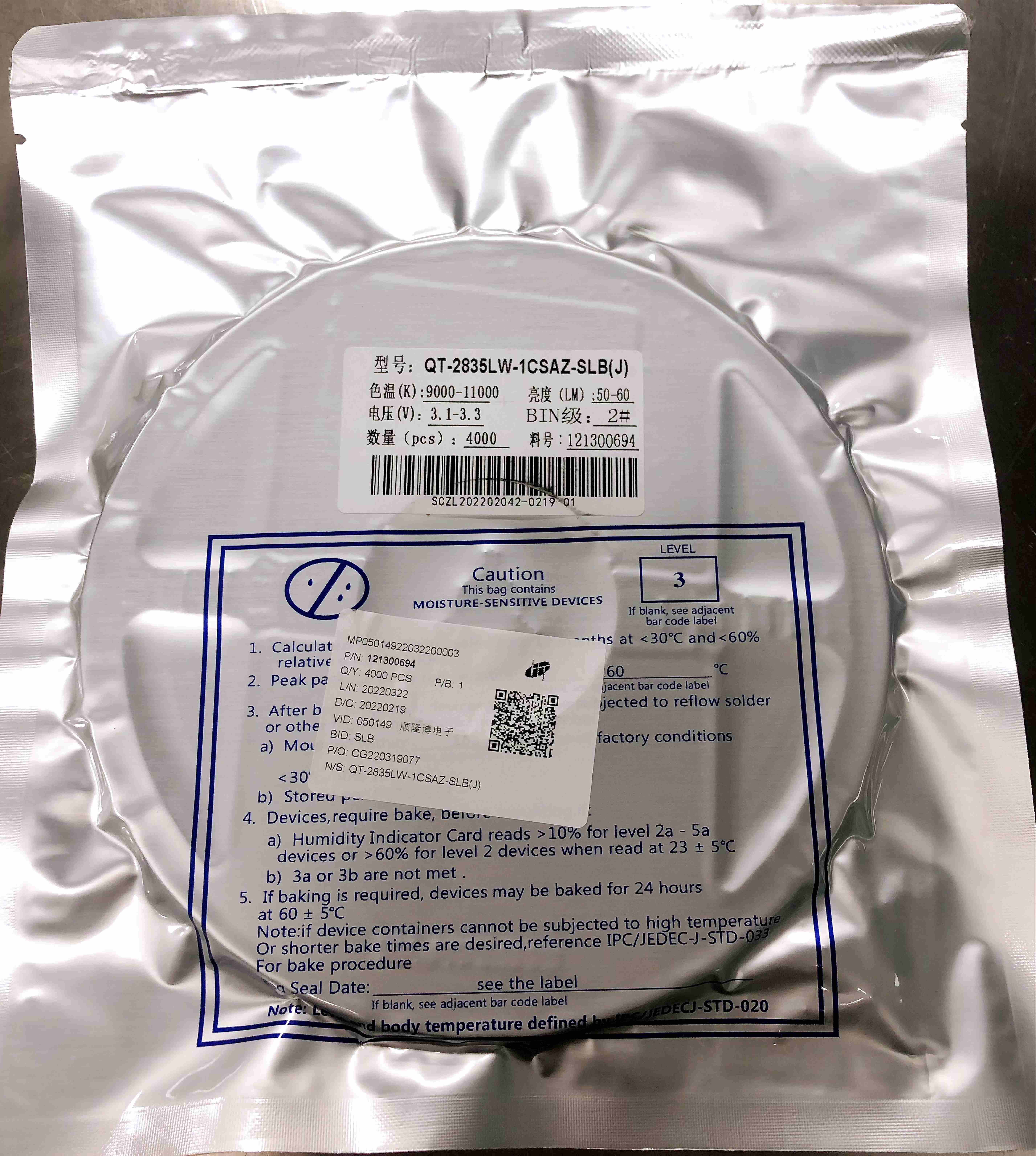

Emballage :
Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.
Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre
Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre
Manipulation des précautions :
Manipulez le composant le long de la surface latérale à l'aide du forceps ou des outils appropriés
Directement ne touchez pas ou ne manipulez pas la surface de lentille de silicone. Elle peut endommager les circuits internes
N'empilez pas PCBs ensemble assemblé contenant la LED. L'impact peut rayer la lentille de silicone ou endommager les circuits internes
Caractéristiques du produit :
Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation
Intense luminosité, rendu de couleur vive à faible atténuation
70,80,90 95 options minimum de C.P.
Soudure forte et bonne lumière de vampires de stabilité
Série de produit et logo de société sur l'avant
Certification de la CE ROHS LM80
Processus de fabrication :
