| Lieu d'origine: | SUZHOU |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | IEC60810，AEC-Q102 |
| Numéro de modèle: | 2720 |
| Quantité de commande min: | 4000PCS |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 40KK PAR MOIS |
| Nom: | ROUGE DE SMD LED 2720 | λd: | 612-630nm |
|---|---|---|---|
| Puissance: | 0.81W | tension de nput (V): | 2V |
| Flux lumineux (LM): | 33-97lm | Garantie (année): | 2 ans |
| Temps de travail (heures): | 20000 | Température de fonctionnement (℃): | -40-85 |
| Mettre en évidence: | la puce 2720 a mené à bord,la puce de 350ma Smd a mené à bord,le smd 2720 a mené le remplacement de puce |
||

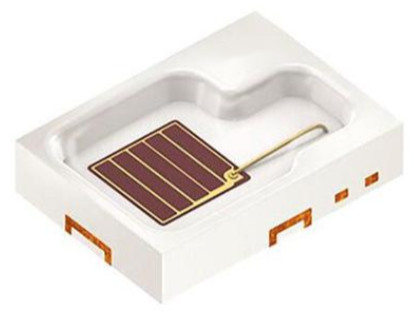

ÉCLAIRAGE DES VÉHICULES À MOTEUR d'ENNEMI de PUCE de 2V 350MA 0.81W 2720 33-97LM 612-630NM SMD LED
2720 est un produit d'emballage très puissant et fiable de LED. Ses avantages exceptionnels sont intense luminosité, basse résistance thermique et bonne stabilité thermique. Stabilité unique de cycle de la température. La pièce de cadre d'avance est optimisée pour le coefficient de dilatation thermique de la carte pour assurer le de forte stabilité du point de soudure.
Paquet : Paquet de résine époxyde de SMD
Rayonnement typique : ° 120
Catégorie de résistance à la corrosion : 3B
Certification d'automobile : iec60810, aec-q102
Niveau 3b, 2 kilovolts, 2 kilovolts d'ESD
Dimensions : 2,75 x 2,0 x 0,6 millimètres
taille de mail (particulièrement taille)
La meilleure catégorie de résistance thermique convient aux dispositifs de puissance moyenne
Spectre panchromatique
8-color options, représentation globale élevée
Flexibilité forte et conception libre
Le premier produit sur le marché pour réaliser les niveaux de puissance multiples dans une taille de paquet
L'industrie la plus expérimentée dans une solution de taille de paquet
Les deux couleurs du rouge rouge et superbe ont de doubles fonctions de séparation
Éclairage interne (suivant les indications du diagramme d'environnement)
signal
vision nocturne
Tête de LED vers le haut de système d'affichage et de laser
Estimations maximum
Valeurs de symbole de paramètre
|
Température de fonctionnement Dessus mn. maximum. |
-40 °C °C 125 |
|
Température de stockage Tstg mn. maximum. |
-40 °C °C 125 |
| La température de jonction Tj maximum. | °C 150 |
| Applications* de temps de la température de jonction pour faire court Tj maximum. | °C 175 |
|
Courant en avant SI mn. T = °C 25 maximum. |
10 mA 500 mA |
|
Courant de montée subite Statistiques financière internationale maximum. µs du ≤ 10 de t ; D = 0,005 ; SOLIDES TOTAUX = °C 25 |
1500 mA |
|
Tension inverse 2) : VR VR maximum. T = °C 25 |
12 V |
|
Tension de tenue d'ESD CRNA. à ANSI/ESDA/JEDEC JS-001 (HBM, classe 2) VESD |
2 kilovolts |
La vie médiane (L70/B50) pour Tj = 175°C est 100h.
Caractéristiques
SI 350 mA ; SOLIDES TOTAUX = °C 25
Valeurs de symbole de paramètre
| Longueur d'onde maximale | λpeak type. 630 nanomètre |
|
Longueur d'onde dominante 3) SI = 350 mA |
mn 612 nanomètre λdom type. 621 nanomètre maximum 630 nanomètre |
| Largeur de bande spectrale à 50% Irel, maximum | ∆λ type. 18 nanomètre |
| Angle de visualisation à l'Iv de 50% | 2φ type. ° 120 |
|
Tension en avant 4) SI = 350 mA |
mn 2,0 v VF type. 2,3 v maximum 2,6 v |
|
2) actuel inverse VR = 12 V |
IR type. 0,01 µA maximum µA 10 |
| Vrais jonction de résistance thermique/solderpoint 5) | Rthjs vrai type. K 13,0/W maximum K 16,0/W |
| Jonction de résistance thermique/solderpoint électriques 5) avec le ηe d'efficacité = 30 % |
Rthjs électr. type. 9,1 K/W maximum K 11,2/W |
Éclat
Groupes
Groupe
Flux lumineux 1
I = 350 mA
| 33 LM | 39 LM | Cd 12 |
| 39 LM | 45 LM | Cd 14 |
| 45 LM | 52 LM | Cd 16 |
| 52 LM | 61 LM | Cd 19 |
| 61 LM | 71 LM | Cd 22 |
| 71 LM | 82 LM | Cd 25 |
| 82 LM | 97 LM | Cd 30 |
| 2,00 V | 2,15 V |
| 2,15 V | 2,30 V |
| 2,30 V | 2,45 V |
| 2,45 V | 2,60 V |
Groupes de longueur d'onde
Groupe
Longueur d'onde dominante 3)
SI = 350 mA
| 612 nanomètre | 616 nanomètre |
| 616 nanomètre | 620 nanomètre |
| 620 nanomètre | 624 nanomètre |
| 624 nanomètre | 627 nanomètre |
| 627 nanomètre | 630 nanomètre |
Émission spectrale relative
Φrel = f (λ) ; SI = 350 mA ; SOLIDES TOTAUX = °C 25
Caractéristiques de rayonnement
= f (ϕ) ; °C de S 25
Dessin dimensionnel
Profil de soudure de ré-écoulement
Le produit se conforme au CRNA du niveau 2 de MSL. à JEDEC J-STD-020E
Unité sans Pb d'Assemblée de symbole de caractéristique de profil (SnAgCu)
Maximum minimum de recommandation
|
Construisez le taux au preheat*) 2 °C 25 au °C 150 |
3 | K/s | ||
|
solides totaux 60 100 T à T |
120 | s | ||
|
|
3 | K/s | ||
| La température T 217 de Liquidus | °C | |||
| Temps au-dessus de la température tL 80 de liquidus | 100 | s | ||
| La température maximale T 245 | 260 | °C | ||
|
Temps à moins du °C 5 de la crête spécifique la température TP - 5 K |
30 | s | ||
|
Rate* 3 de rampe-vers le bas T au °C 100 |
6 | K/s | ||
|
Temps °C 25 au TP |
480 | s |
Toutes les températures se rapportent au centre du paquet, mesuré sur le dessus du composant * le calcul DT/Dt de pente : Maximum 5 s de décollement ; réalisation pour la T-gamme entière
