| Lieu d'origine: | SUZHOU |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 CE ROHS |
| Numéro de modèle: | 3030 |
| Quantité de commande min: | 4000PCS |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |
| Nom: | Couleur blanche de SMD LED 3030 | Flux lumineux (LM): | 170-180lm |
|---|---|---|---|
| LE TDC: | 3000k 4000k 6500k | Application: | Réverbère |
| Puissance: | 1W | tension de nput (V): | 3V |
| Index de rendu de couleur (Ra): | 80 | Garantie (année): | 2 ans |
| Temps de travail (heures): | 20000 | Température de fonctionnement (℃): | -40-85 |
| Mettre en évidence: | 3030 180lm ont mené,Smd 180lm a mené,Smd a mené 300ma |
||
Introduction d'application :
Les réverbères solaires de LED sont une grande manière de fournir l'éclairage à une rue, chaussée ou route sans défoncement dans la puissance de grille de traditonal. En conséquence, les réverbères solaires de LED peuvent abaisser des coûts d'installation, réduire le besoin de tonnes de câblage, et réduisent les coûts d'entretien et de projet au cours de la vie de système. Et puisqu'ils sont indépendant de la grille, vous ne devez pas vou'inquiéter des problèmes en bas de la ligne affectant chaque lumière, telle que des pannes d'électricité ou des coupures dans les lignes souterraines.

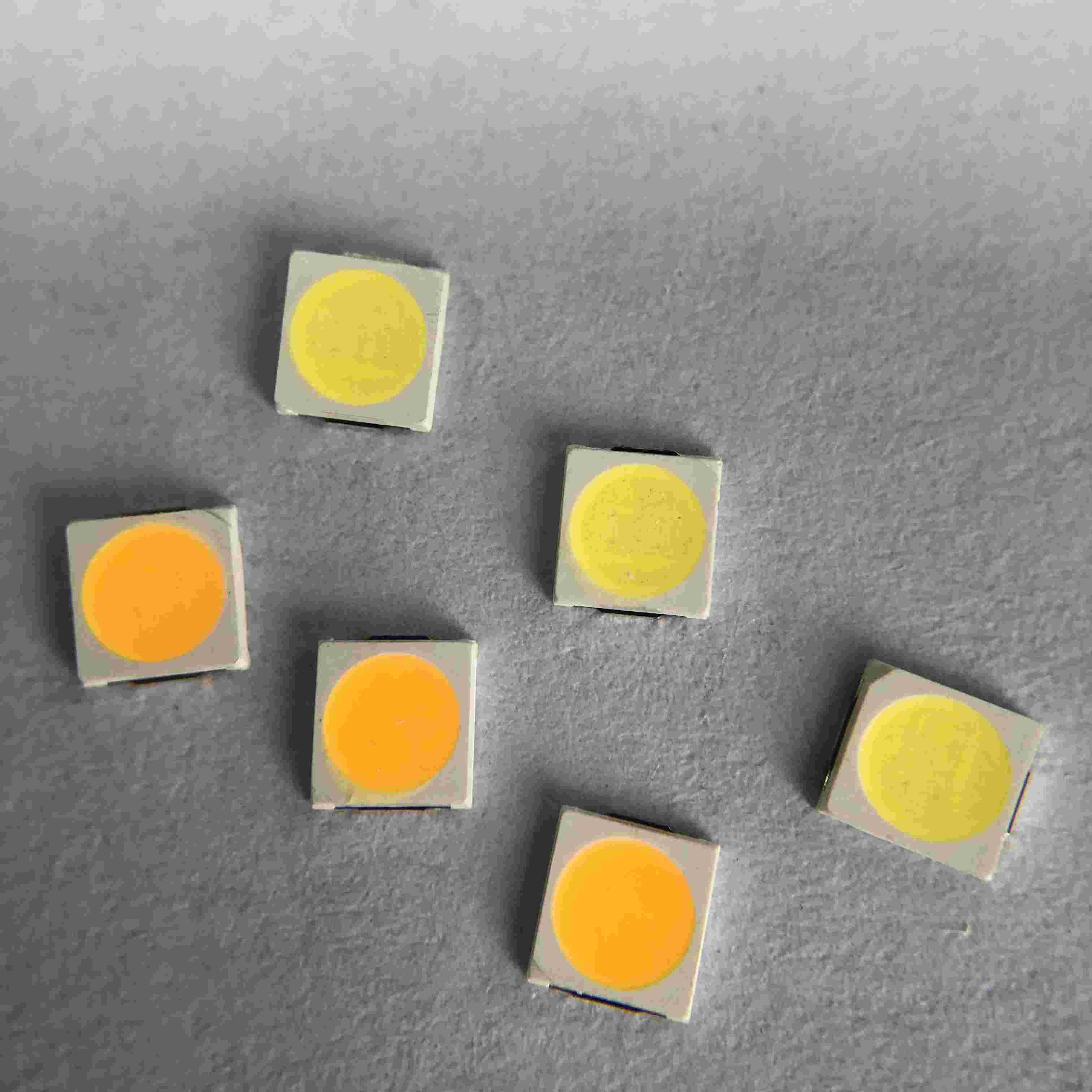

3030 PUCE blanche de la couleur PPT SMD LED de l'option 3V 300MA 170-180lm d'efficacité de SMD pour le réverbère
Détails rapides :
| Tension d'entrée (V) : | 3V |
| Garantie (année) : | de deux ans |
| Type : | Smd a mené la puce 3030 |
| Allumage du service de solutions : | Éclairage et conception de circuits |
| Efficacité lumineuse (lm/w) : | 170-180LM |
| Durée de vie (heures) : | 50000 |
| Temps de travail (heures) : | 20000 |
| Chip Material : | INGAN |
| Émission de la couleur : | BLANC blanc/naturel chaud de White/COOL |
| Puissance : | 1W |
| Angle de visualisation (°) : | 120 degrés |
| Index de rendu de couleur (Ra) : | 80 |
| La température de couleur : | 2700-6500K |
| Point d'origine : | Suzhou, Jiangsu |
| Application : | réverbère |
| Type de paquet : | Paquet de bâti de Suface |
| Courant en avant : | 300MA |
| Taille : | 3.0*3.0*0.6mm |
| Emballage : | 4000 PCs/petit pain |
Spécifications produit :
Structure de paquet :
Spécifications produit :
| Article | Spécifications | Matériel | Quantité |
| Puce | InGaN | InGaN | 2 dans 1 |
| Réflecteur | Blanc | PCT | |
| Vue | C194 | Cuivre argenté | |
| Fil d'or | 0.9mil | Alliage | |
| Phosphore | blanc | blanc | |
| Encapsulant | MilkyWhite | Résine | |
| Bande de transporteur | Selon Spéc. de l'EIE 481-1A | Bande noire conductrice | 4000pcs par bobine |
| Bobine | Selon Spéc. de l'EIE 481-1A | Noir conducteur | 4000pcs par bobine |
| Label | Norme de Repsn | Papier | |
| Sac de emballage | 220x240mm | NO--tirette stratifiée en aluminium de sac | Un sac de la bobine une |
| Carton | Norme de Repsn | Papier | Non-spécifique |
Courbes de caractéristiques électro-optiques typiques :
Liste d'essai de fiabilité de LED :
| Article d'essai | Conditions d'essai | Norme | Quantité (PCs) | Ac/Re |
| Essai de durée | 25℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Haute température | 85℃, 1000Hrs@300mA | / | 20 | 0/1 |
| Basse température | -40℃, 1000Hrs@300mA | / | 20 | 0/1 |
| La chaleur de humidité élevé |
85℃, 85%RH, 1000Hrs@300mA |
/ | 20 | 0/1 |
| Stockage de basse température | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stockage à hautes températures | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Cycle de la température | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choc thermique | -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Essai de durée d'impulsion
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×300mA | / | 20 | 0/1 |
| Essai d'ESD (HBM) | essai 3times de 2000V, de 200V/Step, en avant et inverse |
L'AEC (Q101-001) |
20 | 0/1 |
| Résistance de soudure |
260±5℃, 10S, 3times Traitement préparatoire 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Délabrement du ré-écoulement IV |
260±5℃, 10S, 1time Traitement préparatoire 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Critères de jugement | ||||
| Tension en avant VF | Maximum-augmentation de VF < 1=""> | |||
| IR actuel inverse | Maximum-augmentation d'IR < IRmax=""> | |||
| Intensité lumineuse IV | IV délabrement < 40=""> | |||
|
Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95% Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures) |
||||
Emballage :
Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.
Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre
Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre
Caractéristiques du produit :
Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation
Intense luminosité, rendu de couleur vive à faible atténuation
70,80,90 95 options minimum de C.P.
Soudure forte et bonne lumière de vampires de stabilité
Série de produit et logo de société sur l'avant
Certification de la CE ROHS LM80
Processus de fabrication :
