| Lieu d'origine: | SUZHOU |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 CE ROHS |
| Numéro de modèle: | 3030 |
| Quantité de commande min: | 4000PCS |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |
| Nom: | Couleur blanche de SMD LED 3030 | tension de nput (V): | 6V |
|---|---|---|---|
| Flux lumineux (LM): | 155-165lm | Application: | Réverbère |
| Index de rendu de couleur (Ra): | 80 | LE TDC: | 6500K |
| Puissance: | 1W | Garantie (année): | 2 ans |
| Temps de travail (heures): | 20000 | Température de fonctionnement (℃): | -40-85 |
| Mettre en évidence: | le smd 3030 a mené la puce,Haute puce du lumen SMD LED,6V 3030 a mené la puce |
||
Introduction d'application :
La lumière d'inondation est fait en LED ultra lumineuse ou la puissance élevée a mené, il est un produit de allumage nouveau-styleopto-électrique.
Tout d'abord, ils sont une alternative rentable comparée à l'halogène. Comment ? Malgré un investissement lourd à l'étape initiale, les projecteurs de LED consomment jusqu'à 80% moins d'énergie que leurs homologues d'halogène, qui réduisent vos coûts énergetiques à long terme.
Deuxièmement, la durée de vie de la LED est du côté plus élevé comparé aux lumières d'halogène, qui élimine le besoin de remplacement fréquent. Les inondations d'halogène peuvent devenir trop chaudes pour toucher, mais les inondations de LED viennent avec des radiateurs en métal qu'immédiatement la chaleur directe loin pour maintenir une plus basse température courante. Ceci aide également à prolonger la durée de vie des puces de LED à l'intérieur.

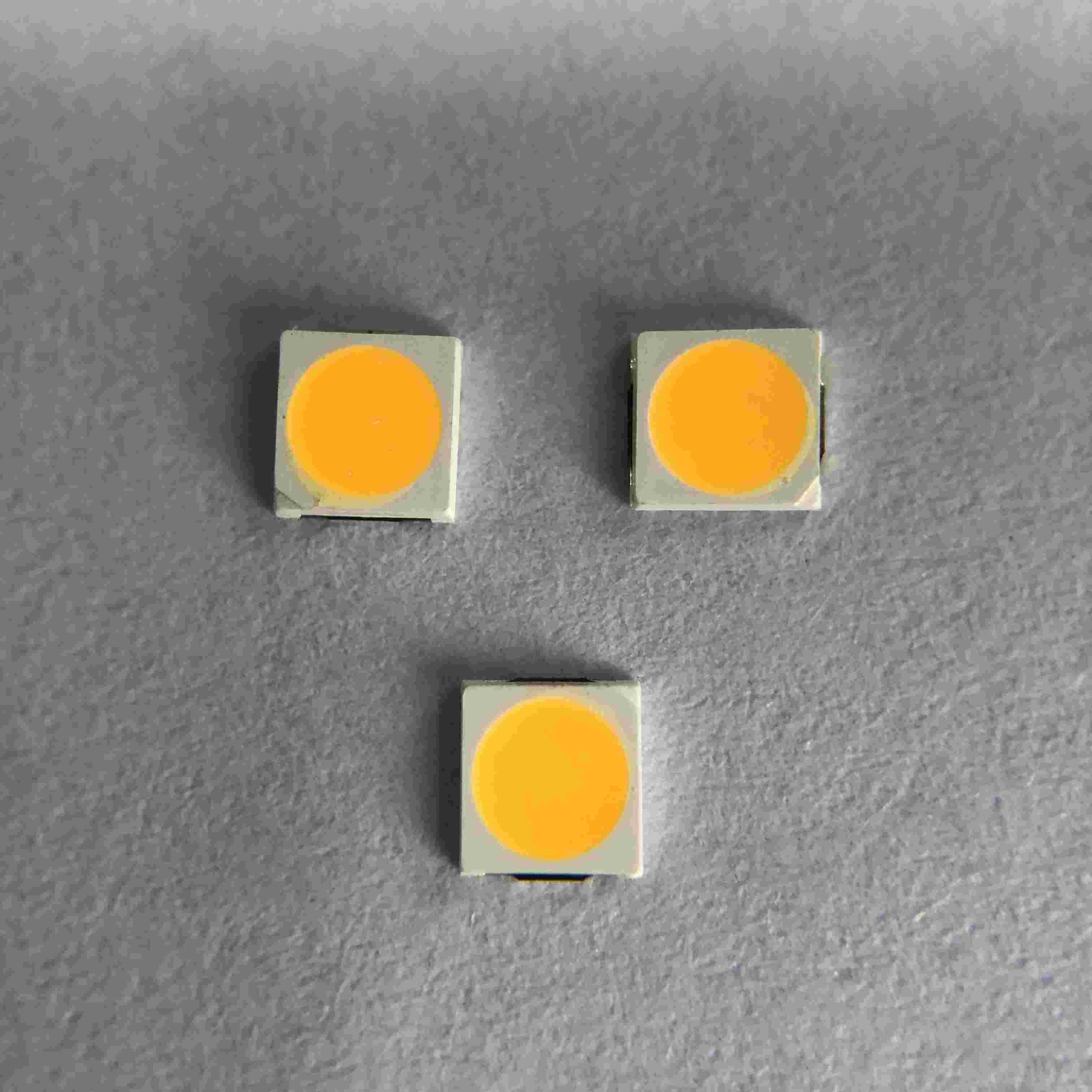

3030 haute PUCE du lumen 6V 150MA LED pour le réverbère extrayant la lumière d'inondation légère de lumière de tunnel
Détails rapides :
| Tension d'entrée (V) : | 6V |
| Garantie (année) : | de deux ans |
| Type : | Smd a mené la puce 3030 |
| Allumage du service de solutions : | Éclairage et conception de circuits |
| Efficacité lumineuse (lm/w) : | 155-165LM |
| Durée de vie (heures) : | 50000 |
| Temps de travail (heures) : | 20000 |
| Chip Material : | INGAN |
| Émission de la couleur : | BLANC blanc/naturel chaud de White/COOL |
| Puissance : | 1W |
| Angle de visualisation (°) : | 120 degrés |
| Index de rendu de couleur (Ra) : | 80 |
| La température de couleur : | 2700-6500K |
| Point d'origine : | Suzhou, Jiangsu |
| Application : | réverbère |
| Type de paquet : | Paquet de bâti de Suface |
| Courant en avant : | 150MA |
| Taille : | 3.0*3.0*0.6mm |
| Emballage : | 4000 PCs/petit pain |
Spécifications produit :
Structure de paquet :
Capacités absolues :
| Article | Symbole | Capacités absolues | Unité |
| Courant en avant | SI | 150 | mA |
| Tension inverse | Vr | 5 | V |
| Courant en avant pulsé | IFP* | 180 | mA |
| Dissipation de puissance | Palladium | 1,0 | W |
| Température de fonctionnement | DESSUS | -40~85 | ℃ |
| Température de stockage | Essai | -40~85 | ℃ |
| Décharge électrostatique | ESD | 2000 (HBM) | V |
| La température de jonction | Tj | 120 | ℃ |
| Résistance thermique de LED | S-j de Rth | 33 | ℃/W |
Courbes de caractéristiques électro-optiques typiques :
Liste d'essai de fiabilité de LED :
| Article d'essai | Conditions d'essai | Norme | Quantité (PCs) | Ac/Re |
| Essai de durée | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Haute température | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Basse température | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| La chaleur de humidité élevé |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Stockage de basse température | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stockage à hautes températures | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Cycle de la température | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choc thermique | -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Essai de durée d'impulsion
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Essai d'ESD (HBM) | essai 3times de 2000V, de 200V/Step, en avant et inverse |
L'AEC (Q101-001) |
20 | 0/1 |
| Résistance de soudure |
260±5℃, 10S, 3times Traitement préparatoire 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Délabrement du ré-écoulement IV |
260±5℃, 10S, 1time Traitement préparatoire 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Critères de jugement | ||||
| Tension en avant VF | Maximum-augmentation de VF < 1=""> | |||
| IR actuel inverse | Maximum-augmentation d'IR < IRmax=""> | |||
| Intensité lumineuse IV | IV délabrement < 40=""> | |||
|
Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95% Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures) |
||||
Emballage :
Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.
Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre
Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre
Caractéristiques du produit :
Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation
Intense luminosité, rendu de couleur vive à faible atténuation
70,80,90 95 options minimum de C.P.
Soudure forte et bonne lumière de vampires de stabilité
Série de produit et logo de société sur l'avant
Certification de la CE ROHS LM80
Processus de fabrication :
