| Lieu d'origine: | SUZHOU |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | CE LM80 ROHS |
| Numéro de modèle: | 3030 |
| Quantité de commande min: | 4000PCS |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |
| Nom: | LED CMS 3030 couleur blanche | Tension d'entrée (V): | 36V |
|---|---|---|---|
| Flux lumineux(lm): | 170-180lm | Du pouvoir: | 1W |
| CCT: | 2700K 3000K 6000K | Garantie (Année): | 2 années |
| Temps de travail (heures): | 20000 | Indice de rendu des couleurs (Ra): | 80 |
| Température de fonctionnement(℃): | -40-85 | Application: | lumière de gymnastique |
| Mettre en évidence: | 36v puce menée du smd 3030,Puce de SMD 3030 LED,la puissance 3030 élevée a mené la puce |
||
Présentation de l'application :
Une diode électroluminescente (DEL) émet de la lumièreen appliquant un courant direct à la jonction pn d'un semi-conducteur composé.Lorsque le courant direct traverse la diode électroluminescente, les porteurs (électrons et trous) se déplacent.

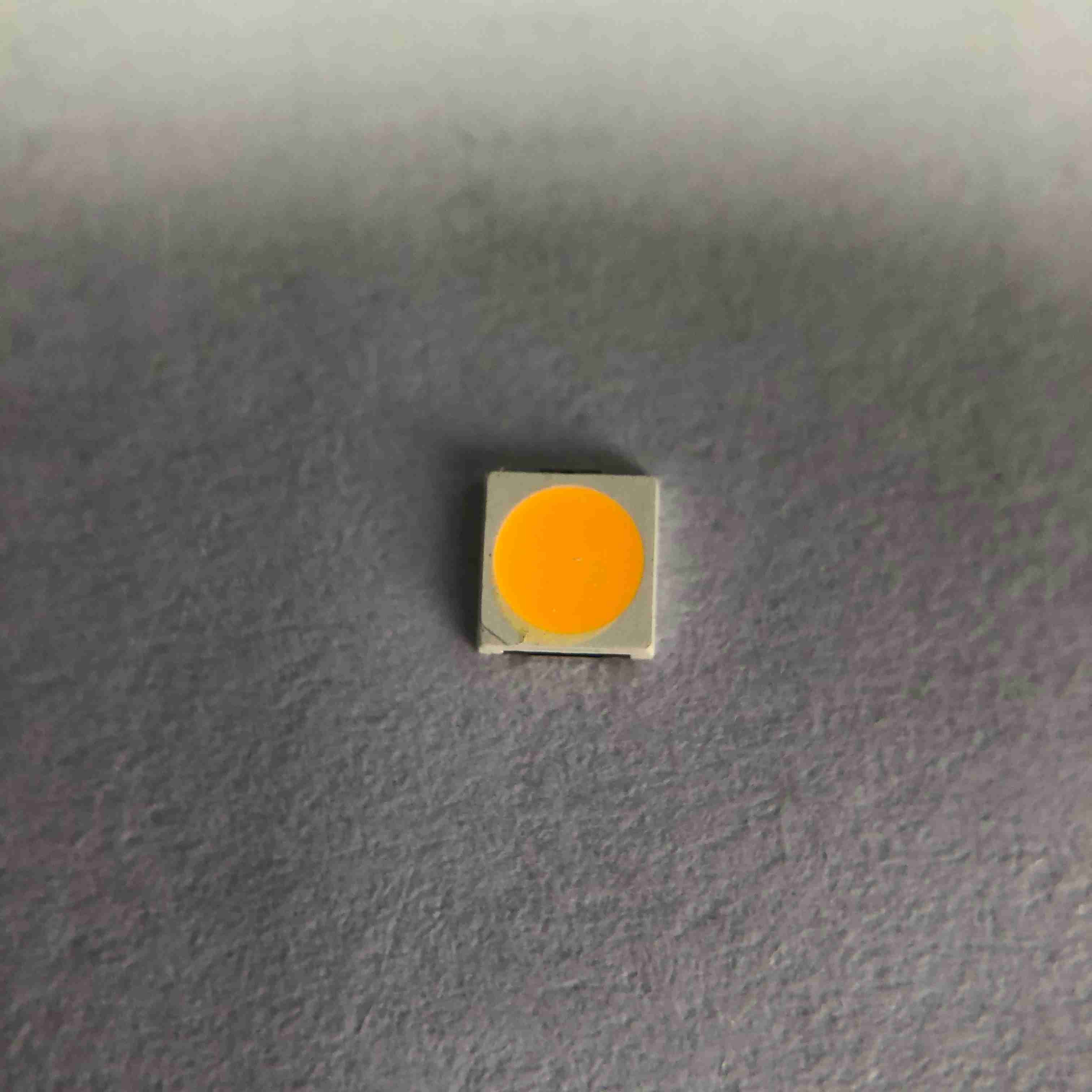

Lumen élevé 36V 30MA 180lm 3030 PPT SMD PUCE LED UTILISÉE POUR LA LAMPE DE GYM ET LA LAMPE DE SPORT
Détails rapides:
| Tension d'entrée (V): | 36V |
| Garantie (Année): | 2 ans |
| Taper: | Puce LED CMS 3030 |
| Service solutions d'éclairage : | Conception d'éclairage et de circuits |
| Efficacité lumineuse (lm/w) : | 180 lm |
| Durée de vie (heures): | 50000 |
| Temps de travail (heures): | 20000 |
| Matériau de la puce : | INGAN |
| Émission de la couleur: | Blanc chaud/Blanc naturel/BLANC FROID |
| Du pouvoir: | 1W |
| Angle de vue (°): | 120 degrés |
| Indice de rendu des couleurs (Ra) : | 80 |
| Température de couleur: | 2700-6500K |
| Lieu d'origine : | Suzhou, jiangsu |
| Application: | Lumière de gymnastique |
| Type d'emballage: | Ensemble de montage en surface |
| Courant direct : | 30MA |
| Taille: | 3.0*3.0*0.7mm |
| Emballage: | 4000 pièces/rouleau |
Spécification de produit:
Structure du paquet:
Notes maximales absolues:
| Article | Symbole | Notes maximales absolues | Unité |
| Courant direct | SI | 30 | mA |
| Tension inverse | Vr | 5 | V |
| Courant direct pulsé | SI P* | 30 | mA |
| Dissipation de puissance | PD | 0,5 | O |
| Température de fonctionnement | HAUT | -40 ~ 85 | ℃ |
| Température de stockage | TCT | -40 ~ 85 | ℃ |
| Décharge électrostatique | ESD | 2000(HBM) | V |
| Température de jonction | Tj | 120 | ℃ |
| LED Résistance thermique | Rth sj | 33 | ℃/W |
Liste des tests de fiabilité des LED :
| Élément d'essai | Conditions d'essai | Standard | Quantité (PC) | Acre |
| Essai de vie | 25℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Haute température | 85℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Basse température | -40℃, 1000Hrs@30mA | / | 20 | 0/1 |
| Chaleur à haute humidité |
85℃, 85%HR, 1000 heures à 30 mA |
/ | 20 | 0/1 |
| Stockage à basse température | -40℃, 1000 heures |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stockage à haute température | 100℃, 1000 heures |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Cycle de température | (-40'C 30mins --25'C(5mins)--100'C(30mins), taux de changement de température : 3+/-0.6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choc thermique | -40'C(15mins) --100'C(15mins), temps de changement <5mins, 300C | MIL-STD-202G | 20 | 0/1 |
|
Test de durée d'impulsion
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×30mA | / | 20 | 0/1 |
| Test ESD (HBM) | 2000 V, 200 V/pas, test avant et arrière à la fois 3 fois |
AEC (Q101-001) |
20 | 0/1 |
| Résistance à la soudure |
260±5℃, 10S, 3 fois Prétraitement 30℃,70%HR |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Décomposition IV de refusion |
260±5℃, 10S, 1 fois Prétraitement 30 ℃, 70% HR, 168Hrs |
/ | 20 | 0/1 |
| Critères de jugement | ||||
| Tension directe VF | VFMax-Augmentation < 1.1x | |||
| Courant inverse IR | IR Max-Augmentation < IRmax | |||
| Intensité lumineuse IV | Décomposition IV < 40 % | |||
|
※Critères de test de capacité de soudure : la couverture n'est pas inférieure à 95 % Remarque : La mesure doit être prise après que les échantillons testés ont été remis dans des conditions ambiantes normales (généralement après deux heures) |
||||
Emballage:
Précautions :
Le matériau encapsulé des LED est du silicone.Par conséquent, les LED ont une surface douce sur le
Haut de l'emballage.La pression sur la surface supérieure aura une influence sur la fiabilité des LED.Des précautions doivent être prises pour éviter la forte pression sur la partie encapsulée.Ainsi, lorsque vous utilisez la buse de ramassage, la pression sur la résine de silicone doit être appropriée.
Fer à souder :
Lors de la soudure à la main, la température du fer doit être inférieure à 300 ℃ pendant 3 secondes
La soudure à la main ne doit être effectuée qu'une seule fois
Instructions de soudage par refusion SMT SMT :
La soudure par refusion ne doit pas être effectuée plus de deux fois
Lors de la soudure, ne pas exercer de pression sur les LED pendant le chauffage
Le profil de soudure par refusion recommandé comme suit
Processus produit :
