| Place of Origin: | SUZHOU |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 CE ROHS |
| Model Number: | 2016 |
| Minimum Order Quantity: | 16000PCS |
| Prix: | Négociable |
| Packaging Details: | 4000PCS /ROLL |
| Delivery Time: | 7-10 DAYS |
| Payment Terms: | Western Union, MoneyGram, T/T |
| Supply Ability: | 400KK PER MONTH |
| nom: | Couleur blanche de SMD LED 2016 | Flux lumineux (LM): | 28-30lm |
|---|---|---|---|
| Index de rendu de couleur (Ra): | 80 | LE TDC: | 6500K |
| Puissance: | 0.2W | tension de nput (V): | 3V |
| Garantie (année): | 2 ans | Temps de travail (heures): | 20000 |
| Température de fonctionnement (℃): | -40-85 | Efficacité lumineuse de lampe (lm/w): | 140 |

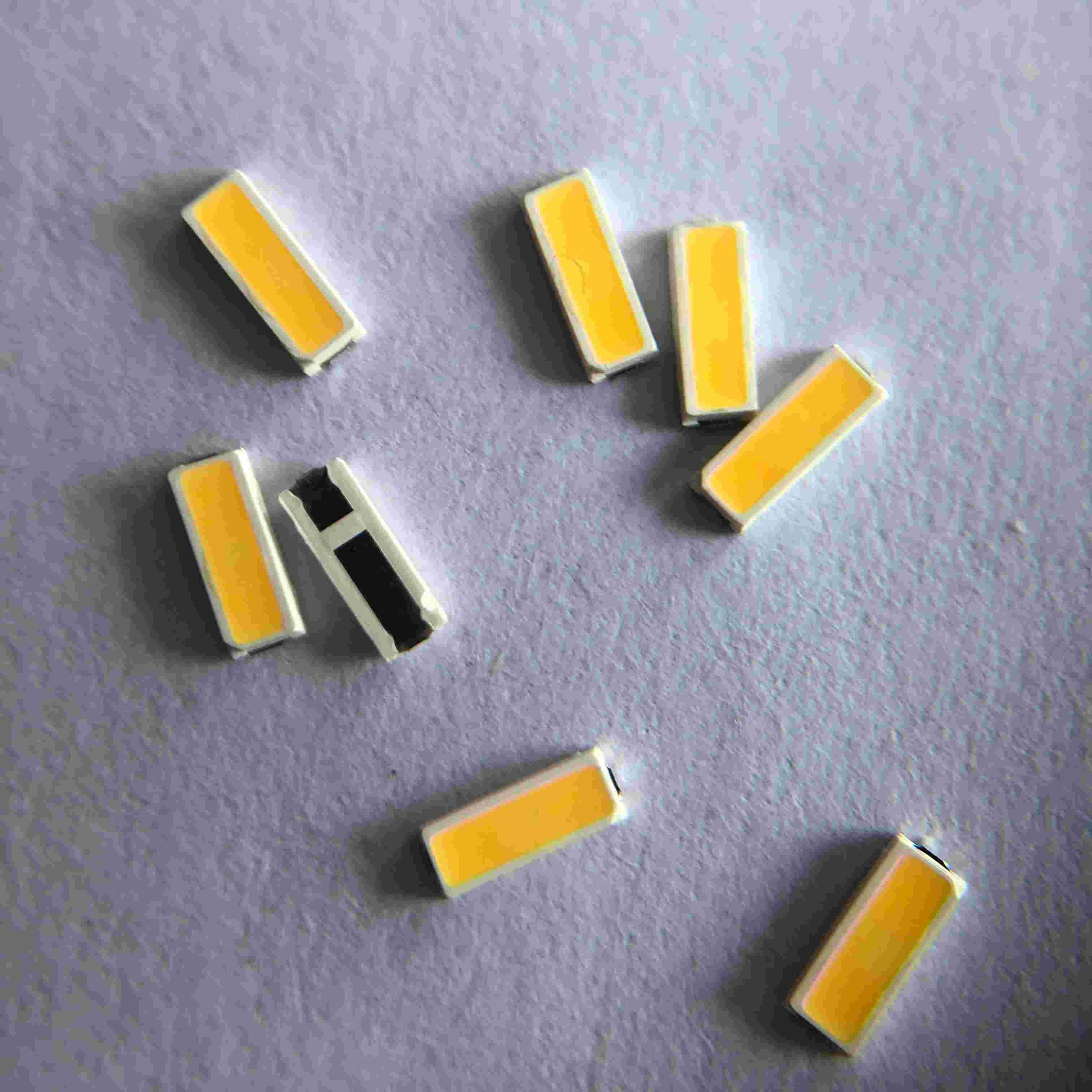

Éclairer la lumière à contre-jour élevée de PCT SMD LED CHIP Phone Flash du lumen 2016 3V 60MA 0.2W 26-28LM 6500K
1.Product Freatures
. Efficacité de 140 lm/W typiques pour 6500K, C.P. 80
. Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation
. Intense luminosité, rendu de couleur vive à faible atténuation
. Options de C.P. du minimum 80, 90 et 95
. Soudure forte et bonne lumière de vampires de stabilité
. Série de produit et logo de société sur l'avant
. Certification de la CE ROHS LM80
. Angle de visualisation : 120 degrés
soudure sans plomb conforme de .RoHS compatible
structure 2.Package
estimations 3.Absolute maximum
| Article | Symbole | Capacités absolues | Unité |
| Courant en avant | SI | 60 | mA |
| Tension inverse | Vr | 5 | V |
| Courant en avant pulsé | IFP* | 90 | mA |
| Dissipation de puissance | Palladium | 0,2 | W |
| Température de fonctionnement | DESSUS | -40~85 | ℃ |
| Température de stockage | Essai | -40~85 | ℃ |
| Décharge électrostatique | ESD | 2000 (HBM) | V |
| La température de jonction | Tj | 110 | ℃ |
| Résistance thermique de LED | S-j de Rth | 27 | ℃/W |
courbes de caractéristiques 4.Typical électro-optiques
Liste d'essai de fiabilité 5.LED
| Article d'essai | Conditions d'essai | Norme | Quantité (PCs) |
| Essai de durée | 25℃, 1000Hrs@60mA | / | 22 |
| Haute température | 85℃, 1000Hrs@60mA | / | 22 |
| Basse température | -40℃, 1000Hrs@60mA | / | 22 |
| La chaleur de humidité élevé | 85℃, 85%RH, 1000Hrs@60mA | / | 22 |
| Stockage de basse température | -40℃, 1000Hours | JEITA ED-4701 200 202 | 22 |
| Stockage à hautes températures | 100℃, 1000Hours | JEITA ED-4701 200 201 | 22 |
| Cycle de la température | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min) | JEITA ED-4701 100 105 | 22 |
| Choc thermique | -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> | MIL-STD-202G | 22 |
| Essai de durée d'impulsion | Tp=1ms, DC=0.1, D=Tp/T @ 3×60mA, 1000Hours | / | 22 |
| Essai d'ESD (HBM) | essai 3times de 2000V, de 200V/Step, en avant et inverse | L'AEC (Q101-001) | 22 |
| Résistance de soudure | 260±5℃, 10S, 3times Traitement préparatoire 30℃, 70%RH | JEITA ED-4701 300 302 | 22 |
| Délabrement du ré-écoulement IV | 260±5℃, 10S, 1time Traitement préparatoire 30℃, 70%RH, 168Hours | / | 22 |
| Critères de jugement | |||
| Tension en avant VF | Maximum-augmentation de VF < 1=""> | ||
| IR actuel inverse | Maximum-augmentation d'IR < IRmax=""> | ||
| Intensité lumineuse IV | IV délabrement < 40=""> | ||
| Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95% | |||
| Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures) | |||
