| Lieu d'origine: | SUZHOU |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 CE ROHS |
| Numéro de modèle: | 2835 |
| Quantité de commande min: | 4000pcs |
| Prix: | Négociable |
| Détails d'emballage: | 4000 pièces/rouleau |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |
| Nom: | LED CMS 2835 couleur ROUGE | Application: | lumière d'étude |
|---|---|---|---|
| Tension d'entrée (V): | 3v | puissance: | 150mA |
| Flux lumineux(lm): | 60-65 ml | Wld(nm): | 620-625nm |
| Garantie (année): | 2 ans | Temps de travail (heures): | 20000 |
| Température de fonctionnement(℃): | -40-85 | Angle de vue (°):: | 120 |
| Mettre en évidence: | Chip Bright mené par 2835,Les étudiants allume la puce menée par 2835,L'étudiant Lights 2835 Smd a mené la puce |
||
2835 paquet lumineux mené de couleur ROUGE de la puce 3V pour des lumières d'étudiants
paquet mené lumineux de la puce 3V 2835 rouge pour des lumières d'étudiants
Détails rapides :
| Tension d'entrée (V) : | 3V |
| Garantie (année) : | de deux ans |
| Type : | Smd a mené la puce 2835 |
| Allumage du service de solutions : | Éclairage et conception de circuits |
| Efficacité lumineuse (lm/w) : | 60-65lm |
| Durée de vie (heures) : | 50000 |
| Temps de travail (heures) : | 20000 |
| Chip Material : | INGAN |
| Émission de la couleur : | Rouge |
| Puissance : | 0.5W |
| Angle de visualisation (°) : | 120 degrés |
| Index de rendu de couleur (Ra) : | 80 |
| La température de couleur : | 620-625NM |
| Point d'origine : | Suzhou, Jiangsu |
| Application : | Appareils électroménagers et feux de signalisation |
| Type de paquet : | Paquet de bâti de Suface |
| Courant en avant : | 150MA |
| Taille : | 2.8*3.5*0.65mm |
| Emballage : | 4000 PCs/petit pain |
Spécifications produit :

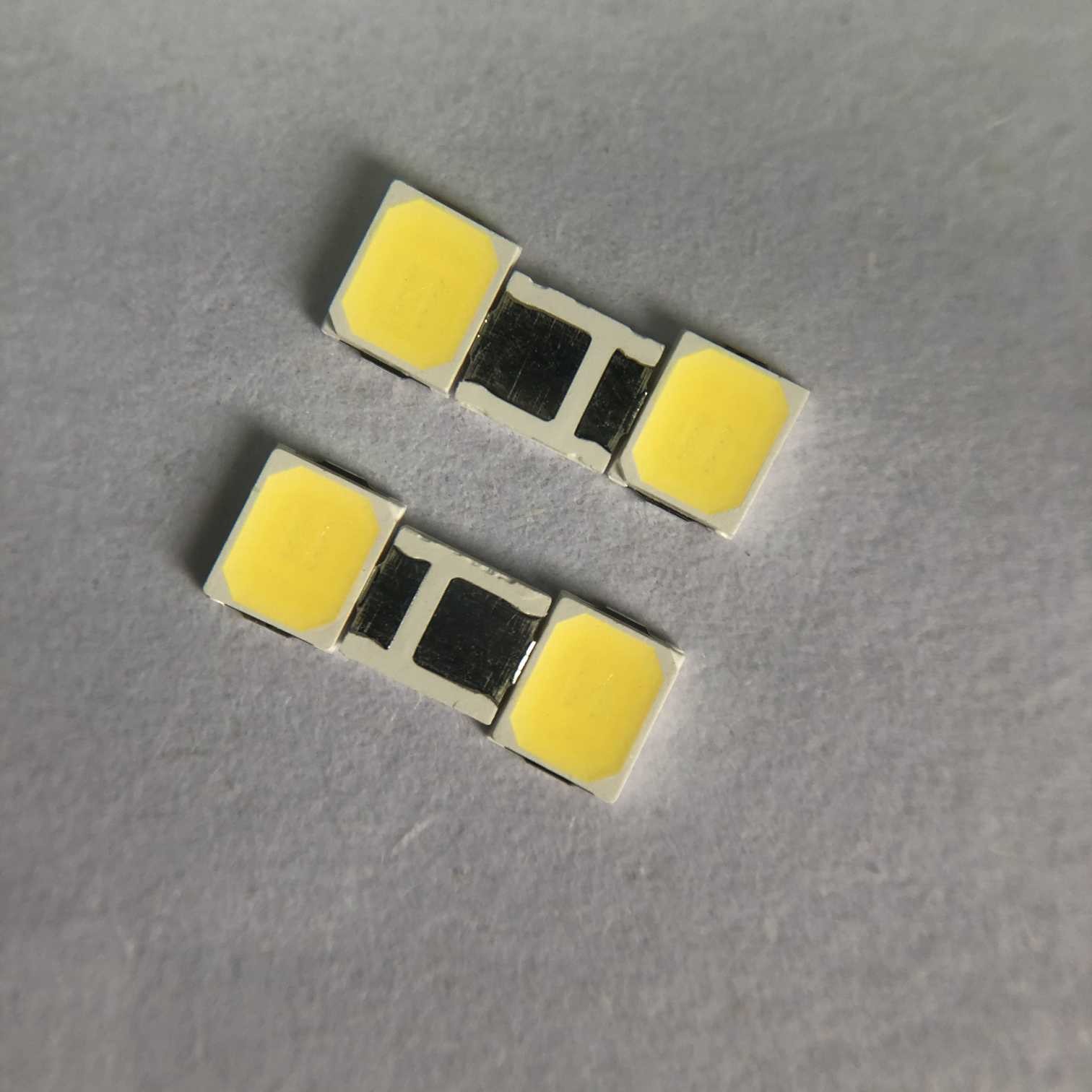

Structure de paquet :
Capacités absolues :
| Article | Symbole | Capacités absolues | Unité |
| Courant en avant | SI | 150 | mA |
| Tension inverse | Vr | 5 | V |
| Courant en avant pulsé | IFP* | 180 | mA |
| Dissipation de puissance | Palladium | 0,5 | W |
| Température de fonctionnement | DESSUS | -40~85 | ℃ |
| Température de stockage | Essai | -40~85 | ℃ |
| Décharge électrostatique | ESD | 2000 (HBM) | V |
| La température de jonction | Tj | 120 | ℃ |
| Résistance thermique de LED | S-j de Rth | 33 | ℃/W |
Courbes de caractéristiques électro-optiques typiques :
Liste d'essai de fiabilité de LED :
| Article d'essai | Conditions d'essai | Norme | Quantité (PCs) | Ac/Re |
| Essai de durée | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Haute température | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Basse température | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| La chaleur de humidité élevé |
85℃, 85%RH, 1000Hrs@150mA |
/ | 20 | 0/1 |
| Stockage de basse température | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stockage à hautes températures | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Cycle de la température | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choc thermique | -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Essai de durée d'impulsion
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Essai d'ESD (HBM) | essai 3times de 2000V, de 200V/Step, en avant et inverse |
L'AEC (Q101-001) |
20 | 0/1 |
| Résistance de soudure |
260±5℃, 10S, 3times Traitement préparatoire 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Délabrement du ré-écoulement IV |
260±5℃, 10S, 1time Traitement préparatoire 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
| Critères de jugement | ||||
| Tension en avant VF | Maximum-augmentation de VF < 1=""> | |||
| IR actuel inverse | Maximum-augmentation d'IR < IRmax=""> | |||
| Intensité lumineuse IV | IV délabrement < 40=""> | |||
|
Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95% Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures) |
||||
Caractéristiques du produit :
Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation
Intense luminosité, rendu de couleur vive à faible atténuation
70,80,90 95 options minimum de C.P.
Soudure forte et bonne lumière de vampires de stabilité
Série de produit et logo de société sur l'avant
Certification de la CE ROHS LM80
