| Lieu d'origine: | Suzhou |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 CE ROHS |
| Numéro de modèle: | 5730 |
| Quantité de commande min: | 4000pcs |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |
| Nom: | LED CMS 5730 | CCT: | 6500k 3000k 4000k |
|---|---|---|---|
| Flux lumineux(lm): | 65-70lm | Application: | lumière du scanner |
| Du pouvoir: | 150mA | Tension d'entrée (V): | 3V |
| Garantie (Année): | 2 années | Temps de travail (heures): | 20000 |
| Angle de vue (°):: | 120 | Température de fonctionnement(℃): | -40-85 |
| Mettre en évidence: | Puces 3V 150MA SMD 5730,puces LED 6500k 5730,puces LED 5730 à effet de scène |
||

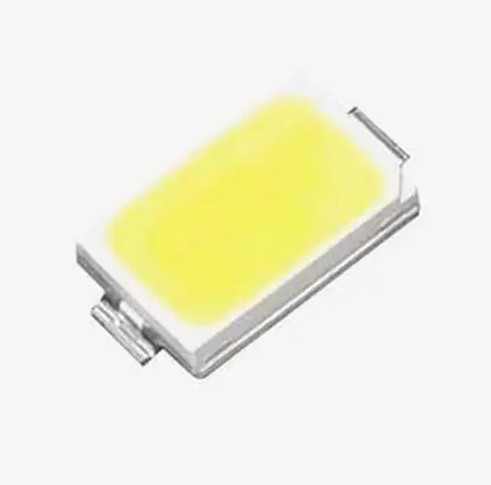

3V 150MA SMD 5730 ébrèche 6000-6500k 65-70lm pour la lumière d'effet d'étape
Présentation de l'application:
La plupart des lumières à effet de scène sont des diapositives, grandes et lumineuses, et le principe est le même que celui des diapositives générales.Lorsqu'une projection mobile est requise, une diapositive de projection spéciale est utilisée.Il existe de nombreux types de lumières à effet de scène.Par exemple, il existe des diapositives de ciel avec différents arrière-plans sur le ciel, des diapositives de sous-titres utilisées pour les descriptions textuelles dans les représentations dramatiques, des diapositives de platine montrant des effets spéciaux tels que des nuages en mouvement, des vagues et des drapeaux rouges, des diapositives d'eau courante montrant des ondes micro-ondes et des effets de foudre, effets de pluie et de neige, effets de platine, effets de double anneau, etc.

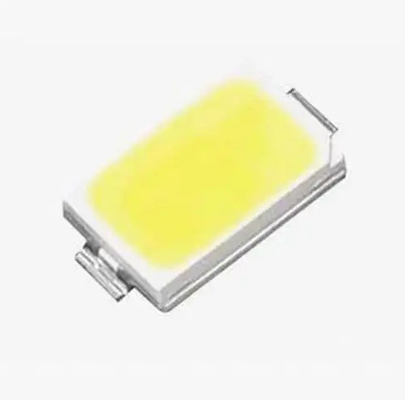

Puce LED 5730 3V 150MA SMD 6000-6500k 65-70lm pour la lumière à effet de scène
Détails rapides:
| Tension d'entrée (V): | 3V |
| Garantie (Année): | 2 ans |
| Taper: | Puce LED CMS 5730 |
| Service solutions d'éclairage : | Conception d'éclairage et de circuits |
| Efficacité lumineuse (lm/w) : | 140lm/w |
| Durée de vie (heures): | 50000 |
| Temps de travail (heures): | 20000 |
| Matériau de la puce : | INGAN |
| Émission de la couleur: | 10000-15000k |
| Du pouvoir: | 0.5w |
| Angle de vue (°): | 120 degrés |
| Indice de rendu des couleurs (Ra) : | 80 |
| Sac d'emballage : | 220*240nm |
| Lieu d'origine : | Suzhou, jiangsu |
| Application: | BANDE LED |
| Type d'emballage: | Ensemble de montage en surface |
| Courant direct : | 150MA |
| Taille: | 5.7*3*0.75mm |
| Emballage: | 4000 pièces/rouleau |
Spécification de produit:
Structure du paquet
Notes maximales absolues
| Article | spécification | Matériel | Quantité |
| Ébrécher | InGaN | InGaN | 1 en 1 |
| Réflecteur | Blanc | APP | |
| Cadre | C2680 | Cuivre plaqué argent | |
| Fil d'or | 0,8 mil | Alliage | |
| Phosphore | blanche | Jaune | |
| Encapsulant | Blanc laiteux | Résine | |
| Bande de support | Selon les spécifications EIA 481-1A | Ruban noir conducteur | 4000pcs par bobine |
| Bobine | Selon les spécifications EIA 481-1A | Noir conducteur | 4000pcs par bobine |
| Étiquette | Norme de reps | Papier | |
| Sac d'emballage | 220x240mm | Sac laminé en aluminium/sans fermeture éclair | Une bobine un sac |
| Carton | Norme de reps | Papier | Non spécifié |
TypiqueEélectro-Ocourbes caractéristiques optiques:
Liste des tests de fiabilité des LED
| Élément d'essai | Conditions d'essai | Standard | Quantité (PC) | Acre |
| Essai de vie | 25℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Haute température | 85℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Basse température | -40℃, 1000Hrs@150mA | / | 20 | 0/1 |
| Chaleur à haute humidité |
85℃, 85%HR, 1000 heures à 150 mA |
/ | 20 | 0/1 |
| Stockage à basse température | -40℃, 1000 heures |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stockage à haute température | 100℃, 1000 heures |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Cycle de température | (-40'C 30mins --25'C(5mins)--100'C(30mins), taux de changement de température : 3+/-0.6'C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choc thermique | -40'C(15mins) --100'C(15mins), temps de changement <5mins, 300C | MIL-STD-202G | 20 | 0/1 |
|
Test de durée d'impulsion
|
Tp=1ms,DC=0.1,D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Test ESD (HBM) | 2000 V, 200 V/pas, test avant et arrière à la fois 3 fois |
AEC (Q101-001) |
20 | 0/1 |
| Résistance à la soudure |
260±5℃, 10S, 3 fois Prétraitement 30℃,70%HR |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Décomposition IV de refusion |
260±5℃, 10S, 1 fois Prétraitement 30 ℃, 70% HR, 168Hrs |
/ | 20 | 0/1 |
| Critères de jugement | ||||
| Tension directe VF | VFMax-Augmentation < 1.1x | |||
| Courant inverse IR | IR Max-Augmentation < IRmax | |||
| Intensité lumineuse IV | Décomposition IV < 40 % | |||
|
※Critères de test de capacité de soudure : la couverture n'est pas inférieure à 95 % Remarque : La mesure doit être prise après que les échantillons testés ont été remis dans des conditions ambiantes normales (généralement après deux heures) |
||||
Précautions :
Le matériau encapsulé des LED est du silicone.Par conséquent, les LED ont une surface douce sur le
Haut de l'emballage.La pression sur la surface supérieure aura une influence sur la fiabilité des LED.Des précautions doivent être prises pour éviter la forte pression sur la partie encapsulée.Ainsi, lorsque vous utilisez la buse de ramassage, la pression sur la résine de silicone doit être appropriée.
Fer à souder:
Lors de la soudure à la main, la température du fer doit être inférieure à 300 ℃ pendant 3 secondes
La soudure à la main ne doit être effectuée qu'une seule fois
Instructions de soudage par refusion SMT SMT :
La soudure par refusion ne doit pas être effectuée plus de deux fois
Lors de la soudure, ne pas exercer de pression sur les LED pendant le chauffage
Le profil de soudure par refusion recommandé comme suit
Précautions d'emploi :
Manipulez le composant le long de la surface latérale à l'aide de pinces ou d'outils appropriés
Ne touchez pas ou ne manipulez pas directement la surface de la lentille en silicone.Cela pourrait endommager les circuits internes
Ne pas empiler des PCB assemblés contenant des LED.L'impact peut rayer la lentille en silicone ou endommager les circuits internes
Caractéristiques du produit:
Adoptez une puce et un cadre de bonne qualité, une bonne stabilité antistatique et une atténuation ultra faible
Haute luminosité, rendu des couleurs élevé à faible atténuation
Minimum 70,80,90 95 Options IRC
Soudure forte et lumière mort-vivante de bonne stabilité
Série de produits et logo de l'entreprise sur le devant
Certification CE ROHS LM80
