| Lieu d'origine: | Suzhou |
|---|---|
| Nom de marque: | PHOENIX |
| Certification: | LM80 CE ROHS |
| Numéro de modèle: | 2835 |
| Quantité de commande min: | 4000pcs |
| Prix: | Négociable |
| Détails d'emballage: | 4000PCS /ROLL |
| Délai de livraison: | 7-10 jours |
| Conditions de paiement: | Western Union, MoneyGram, T/T |
| Capacité d'approvisionnement: | 800KK PAR MOIS |
| Nom: | Couleur blanche de SMD LED 2835 | Application: | bureau lampe |
|---|---|---|---|
| le TDC: | 4800-5200k | tension de nput (V): | 3V |
| Puissance: | 60ma | Flux lumineux (LM): | 28-30 LM |
| Garantie (année): | 2 ans | Temps de travail (heures): | 20000 |
| Température de fonctionnement (℃): | -40-85 | Angle de visualisation (°) :: | 120 |
| Mettre en évidence: | SMD LED 2835 5000K,Couleur blanche de SMD LED 2835,Puce menée de la protection oculaire 2835 |
||

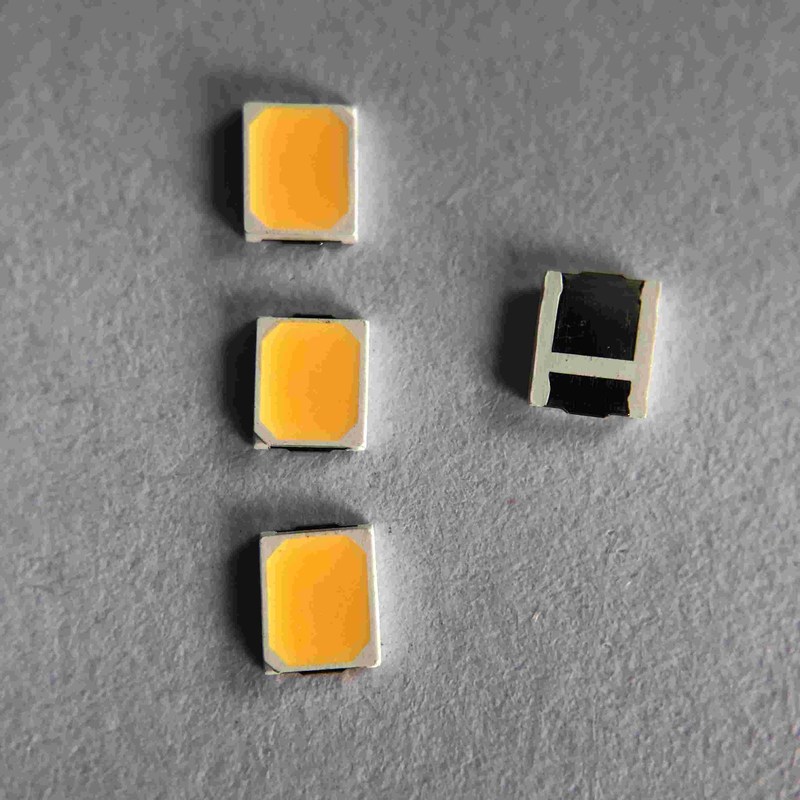

Spectre de la lampe de bureau de protection oculaire 2835 5000K 28-30lm pour l'étudiant
Introduction d'application :
Stroboscopique se rapporte au stroboscopique qui est évidemment évident à l'oeil nu et au stroboscopique qui est invisible à l'oeil nu. Quand la vitesse stroboscopique bat à une fréquence de plus de 50 fois par seconde, l'oeil nu ne peut pas percevoir la lumière stroboscopique. S'il peut être observé en prenant des photos avec un téléphone portable, le retrait stroboscopique d'oeil-soin est de prendre des photos avec l'écran de téléphone portable, et il n'y a aucun signe de stroboscopique. Seulement l'oscillographe peut détecter que la profondeur de vague est moins de 0,03
Détails rapides :
| Tension d'entrée (V) : | 3V |
| Garantie (année) : | de deux ans |
| Type : | Smd a mené la puce 2835 |
| Allumage du service de solutions : | Éclairage et conception de circuits |
| Efficacité lumineuse (lm/w) : | 28-30lm |
| Durée de vie (heures) : | 50000 |
| Temps de travail (heures) : | 20000 |
| Chip Material : | INGAN |
| Émission de la couleur : | couleur blanche |
| Puissance : | 0.2W |
| Angle de visualisation (°) : | 120 degrés |
| Index de rendu de couleur (Ra) : | 95 |
| La température de couleur : | 4800-5200k |
| Point d'origine : | Suzhou, Jiangsu |
| Application : | lampe de bureau |
| Type de paquet : | Paquet de bâti de Suface |
| Courant en avant : | 60MA |
| Taille : | 2.8*3.5*0.65mm |
| Emballage : | 4000 PCs/petit pain |
Spécifications produit :
Structure de paquet :
Figure : schéma de circuit mince de série de la puissance 0.2W moyenne
Tolérance : ±0.2mm sauf indication contraire
Électrodes : Alliage de cuivre d'électrodéposition d'AG
Encapsulation de la résine : Résine de silicium
Paquet : Polymère résistant à la chaleur
Capacités absolues :
| Article | Symbole | Capacités absolues | Unité |
| Courant en avant | SI | 60 | mA |
| Tension inverse | Vr | 5 | V |
| Courant en avant pulsé | IFP* | 80 | mA |
| Dissipation de puissance | Palladium | 0,2 | W |
| Température de fonctionnement | DESSUS | -40~85 | ℃ |
| Température de stockage | Essai | -40~85 | ℃ |
| Décharge électrostatique | ESD | 2000 (HBM) | V |
| La température de jonction | Tj | 120 | ℃ |
| Résistance thermique de LED | S-j de Rth | 30 | ℃/W |
Courbes de caractéristiques électro-optiques typiques :
Liste d'essai de fiabilité de LED :
| Article d'essai | Conditions d'essai | Norme | Quantité (PCs) | Ac/Re |
| Essai de durée | 25℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Haute température | 85℃, 1000Hrs@60mA | / | 20 | 0/1 |
| Basse température | -40℃, 1000Hrs@60mA | / | 20 | 0/1 |
| La chaleur de humidité élevé |
85℃, 85%RH, 1000Hrs@60mA |
/ | 20 | 0/1 |
| Stockage de basse température | -40℃, 1000Hours |
JEITA ED-4701 200 202 |
20 | 0/1 |
| Stockage à hautes températures | 100℃, 1000Hours |
JEITA ED-4701 200 201 |
20 | 0/1 |
| Cycle de la température | (- 40' C 30mins --25' C (5mins)--100 ' C (30mins), taux changeant de Temp : 3+/-0.6' C/min) |
JEITA ED-4701 100 105 |
20 | 0/1 |
| Choc thermique | -40 ' C (15mins) --100 ' C (15mins), temps changeant <5mins> | MIL-STD-202G | 20 | 0/1 |
|
Essai de durée d'impulsion
|
Tp=1ms, DC=0.1, D=Tp/T @ 3×150mA | / | 20 | 0/1 |
| Essai d'ESD (HBM) | essai 3times de 2000V, de 200V/Step, en avant et inverse |
L'AEC (Q101-001) |
20 | 0/1 |
| Résistance de soudure |
260±5℃, 10S, 3times Traitement préparatoire 30℃, 70%RH |
JEITA ED-4701 300 302 |
20 | 0/1 |
| Délabrement du ré-écoulement IV |
260±5℃, 10S, 1time Traitement préparatoire 30℃, 70%RH, 168Hours |
/ | 20 | 0/1 |
Emballage :
Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.
Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes.
La soudure de main devrait être faite seulement une chronomètre
Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois ;
En soudant, ne faites pas pression sur la LED pendant le chauffage ;
Le profil recommandé de soudure de ré-écoulement en tant que suivre ;
Caractéristiques du produit :
Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation
Intense luminosité, rendu de couleur vive à faible atténuation
70,80,90 95 options minimum de C.P.
Soudure forte et bonne lumière de vampires de stabilité
Série de produit et logo de société sur l'avant
Certification de la CE ROHS LM80
Processus de fabrication :
