Introduction d'application :
Le caractère lumineux de résine se compose de coquille de caractère et de source lumineuse. La pièce de coquille est faite de matériel liquide de résine de polymère, ou inversée avec de la résine de bord en métal ; La source lumineuse adopte la diode électroluminescente de semi-conducteur ultra-haut d'éclat (LED). Source de feu vert au 21ème siècle. Il y a beaucoup de genres de caractères lumineux de résine, y compris les caractères lumineux de corps entier, les caractères lumineux ordinaires et les caractères lumineux chromatiques plats. Le plus unique est les caractères lumineux plomb tridimensionnels de résine.

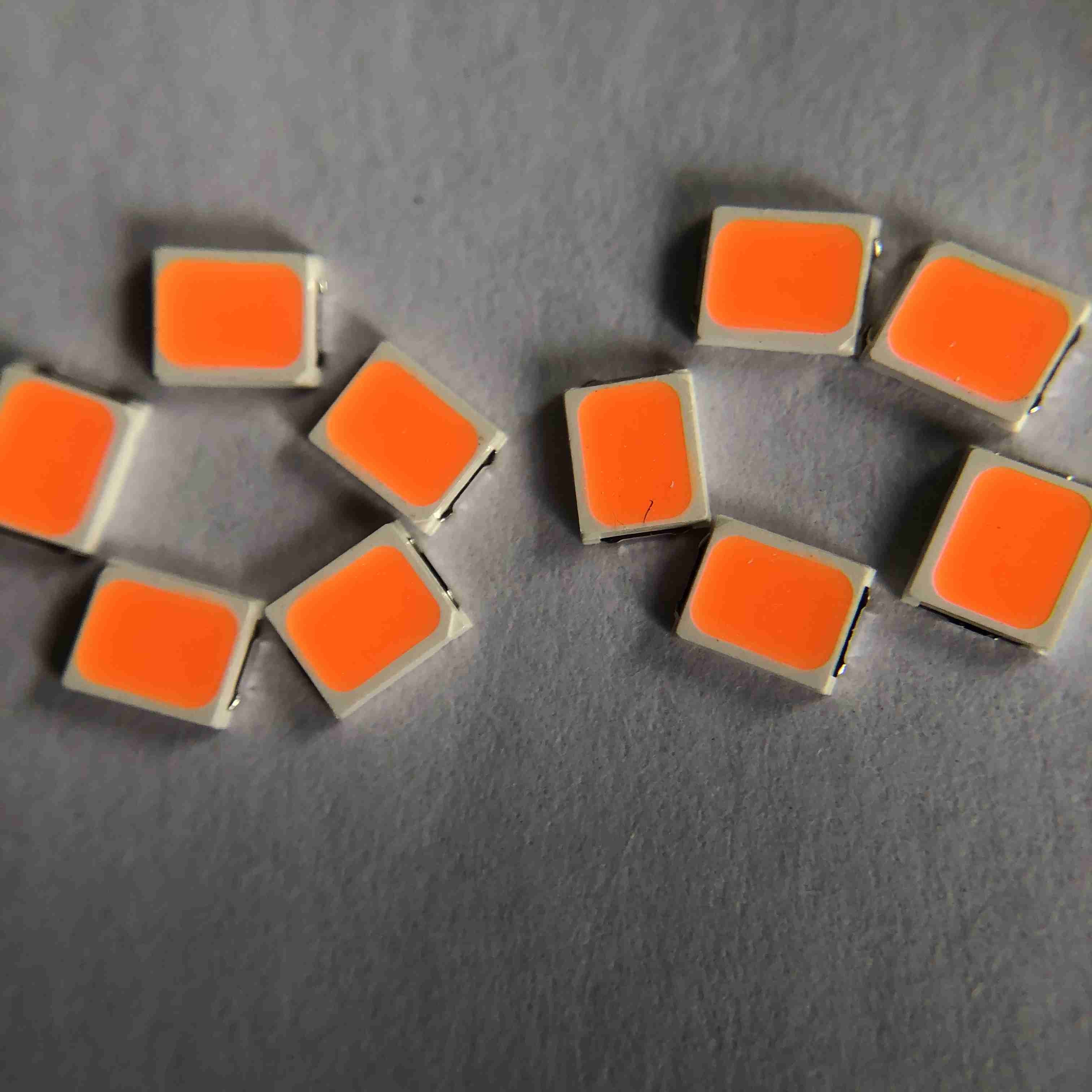

Le smd à haute tension de 18v 30ma a mené le rose vert-bleu rouge de la puce RVB pour la lumière de signe de lumière d'exposition
Détails rapides :
| Tension d'entrée (V) : |
18-20V |
| Garantie (année) : |
de deux ans |
| Type : |
Smd a mené la puce 2835 |
| Allumage du service de solutions : |
Éclairage et conception de circuits |
| Efficacité lumineuse (lm/w) : |
29-32lm |
| Durée de vie (heures) : |
50000 |
| Temps de travail (heures) : |
20000 |
| Chip Material : |
INGAN |
| Émission de la couleur : |
Vert-bleu rouge |
| Puissance : |
0.2W |
| Angle de visualisation (°) : |
120 degrés |
| Index de rendu de couleur (Ra) : |
80 |
| Sac de emballage : |
220*240nm |
| Point d'origine : |
Suzhou, Jiangsu |
| Application : |
Exposition, lumières de signe |
| Type de paquet : |
Paquet de bâti de Suface |
| Courant en avant : |
30MA |
| Taille : |
2.8*3.5*0.65mm |
| Emballage : |
4000 PCs/petit pain |
Spécifications produit :

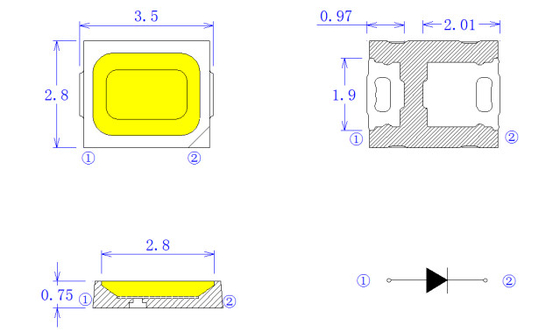

Dimension d'ensemble :
Capacités absolues :
| Article |
Symbole |
Maximum |
Unité |
| Dissipation de puissance |
Palladium |
1 |
W |
| Courant en avant continu |
IFmax |
60 |
mA |
| Crête en avant actuelle (durée 1/10 d'impulsion de coefficient d'utilisation 10ms) |
IFP |
80 |
mA |
| Tension inverse |
VR |
5 |
V |
| Décharge électrostatique (HBM) |
ESD |
2000 |
V |
| Gamme de température de fonctionnement |
Topr |
-40 à +85 |
℃ |
| Température ambiante de température de stockage |
Tstg |
-40 à +85 |
℃ |
| La température menée de yunction |
Tj |
125 |
℃ |
Caractéristiques électriques/optiques :
| Article |
Symbole |
Condition |
Couleur |
Minute |
Type |
Maximum |
Unité |
|
Tension en avant
|
VF
|
IF=60mA
|
R |
17,5 |
18,5 |
19 |
V |
| G |
17,5 |
18,5 |
19 |
V |
| B |
17,5 |
18,5 |
19 |
V |
| Angle de visualisation |
2θ1/2 |
IF=60mA |
R/G/B |
- |
120 |
- |
Degré |
|
Intensité lumineuse
|
IV
|
Je
IF=60mA
|
R |
|
- |
|
LM |
| G |
|
- |
|
LM |
| B |
|
- |
|
LM |
|
Longueur d'onde
|
|
IF=60mA |
R |
615 |
- |
620 |
nanomètre |
| G |
515 |
- |
520 |
nanomètre |
| B |
452 |
- |
457,5 |
nanomètre |
| Courant inverse |
IR |
Vr=7V |
R/G/B |
0 |
|
1 |
uA |
| Résistance thermique |
Rth (j-s) |
IF=60mA |
R/G/B |
|
28 |
|
℃/W |
Courbes caractéristiques électro-optiques typiques :
Articles et états d'essai de fiabilité :
| Non. |
Article |
Conditions d'essai |
Essai
hr/cycle/time
|
Échantillon
Q'ty
|
Ac∕Re |
| 1 |
La chaleur de soudure |
LA température : 260℃±5℃ ; sec 5±1 |
2 fois |
30 PCs |
0∕1 |
| 2 |
※ D'épreuve d'aptitude de soudure |
LA température : 235℃±5℃ ; sec 3±1 |
1 fois |
5 PCs |
0∕1 |
| 3 |
Cycle de la température |
H : +100℃ 30min.
∫5min.
L : - 40℃ 30min.
|
100 cycles |
20 PCs |
0∕1 |
| 4 |
Choc thermique |
H : +100℃ 5min.
∫
L : - 40℃ 5min.
|
50 cycles |
20 PCs |
0∕1 |
| 5 |
Stockage à hautes températures |
LA température : 100℃ |
1000 heures |
20 PCs |
0∕1 |
| 6 |
Stockage de basse température |
LA température : - 40℃ |
1000 heures |
20 PCs |
0∕1 |
| 7 |
Durée de fonctionnement de C.C |
SI =IFmax |
1000 heures |
20 PCs |
0∕1 |
| 8 |
Haute température
Humidité élevé
|
85℃∕85%R.H. |
1000 heures |
20 PCs |
0∕1 |
| 9 |
Essai à chocs |
100~2000Hz ; 98.1m/s2
X, Y, direction de Z
|
2 heures |
20 PCs |
0∕1 |
| 10 |
Essai de chute |
Dessus mise palette ; taille : 75cm |
3 fois |
20 PCs |
0∕1 |
| Critères de jugement |
| Tension en avant VF |
Maximum-augmentation de VF < 1="">
|
| IR actuel inverse |
Maximum-augmentation Rmax < I="">d'IR |
| Intensité lumineuse IV |
IV délabrement < 40="">
|
|
Le ※ soudent des critères d'épreuve d'aptitude : la couverture n'est pas moins de 95%
Note : La mesure sera prise après que les échantillons examinés aient été retournés aux conditions ambiantes normales (généralement après deux heures)
|

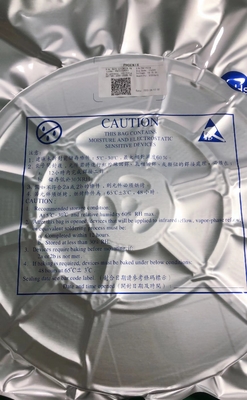

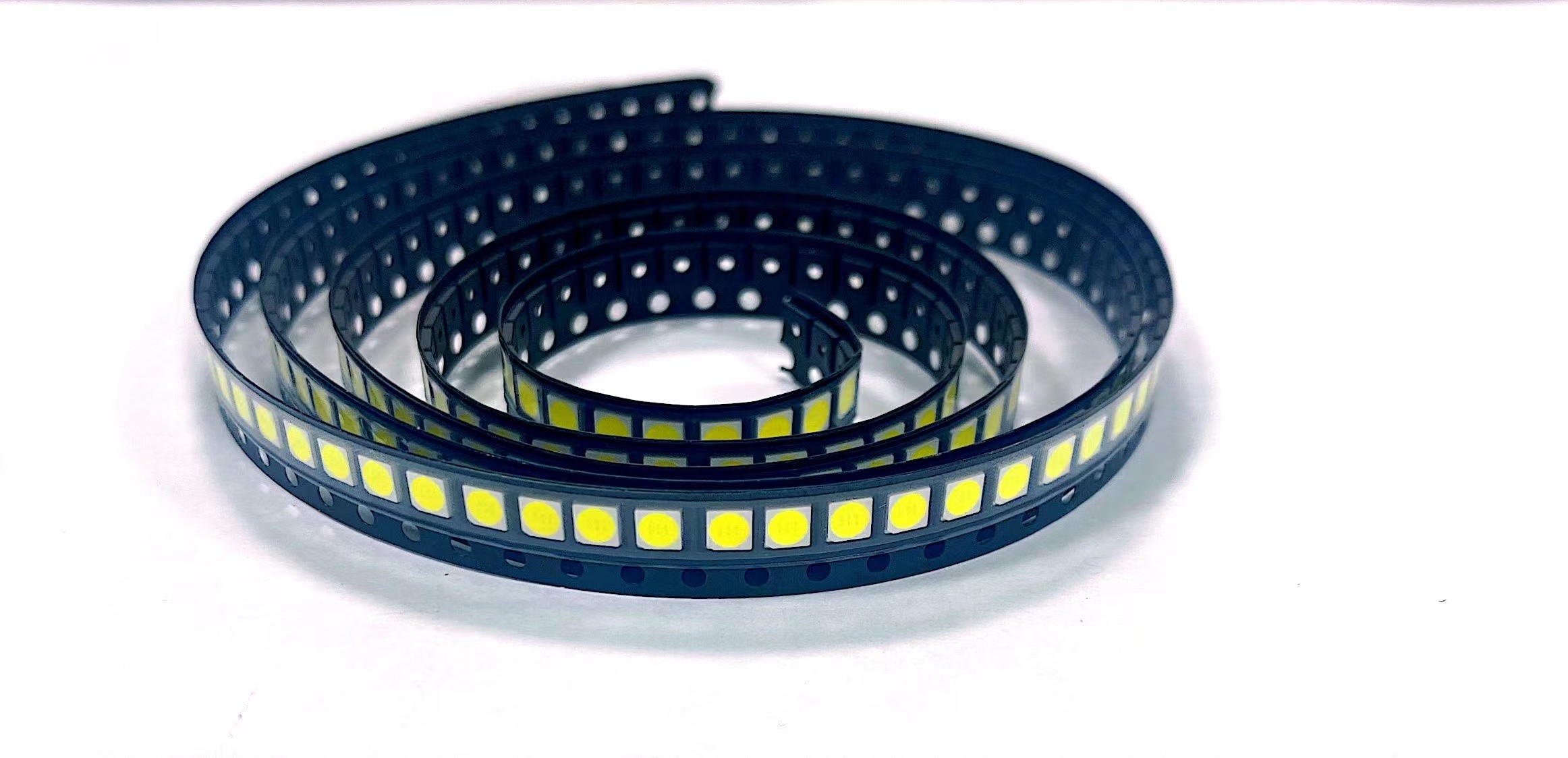

Emballage et instruction pour l'expédition :
Précautions :
Le matériel encapsulé de la LED est silicone. Par conséquent les LED ont une surface molle sur
Dessus de paquet. La pression sur la surface supérieure sera influence à la fiabilité de la LED. Des précautions devraient être prises pour éviter la pression forte sur la cloison encapsulée. Ainsi quand épuiser le bec de cueillette, la pression sur la résine de silicone devrait être appropriée.
Fer à souder :
Quand la main soudant, la température du fer doit moins que 300℃ pendant 3 secondes
La soudure de main devrait être faite seulement une chronomètre
Instructions SMT de soudure de ré-écoulement de SMT :
La soudure de ré-écoulement ne devrait pas être faite plus de deux fois
En soudant, ne faites pas pression sur la LED pendant le chauffage
Le profil recommandé de soudure de ré-écoulement en tant que suivre
Caractéristiques du produit :
Adoptez la puce de bonne qualité et le cadre, bonne stabilité antistatique ultra à faible atténuation
Intense luminosité, rendu de couleur vive à faible atténuation
70,80,90 95 options minimum de C.P.
Soudure forte et bonne lumière de vampires de stabilité
Série de produit et logo de société sur l'avant
Certification de la CE ROHS LM80
Processus de fabrication :
